数字电子技术基础测试题

本试卷共 7

数字电子技术基础测试题(No.171964)

一、选择正确的答案填空

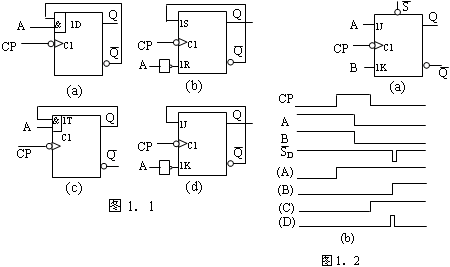

1.电路如图1.1所示,数字电子技术基础测试题(No.171964)的电路为___________。

2.TTL主从JK触发器电路如图1.2(a)所示,初态为0,已知CP、A、B和数字电子技术基础测试题(No.171964)的波形,请判断Q的波形,它为(A)、(B)、(C)、(D)中的___________。

数字电子技术基础测试题(No.171964)



二、将负边沿触发的JK触发器转换为数字电子技术基础测试题(No.171964)触发器时,在不添加任何其它器件的条件下,有几种电路方案?请画出外部连接图。

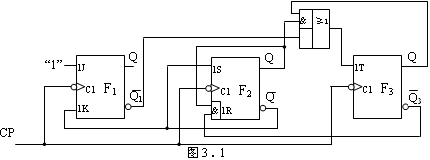

三、电路如图3.1所示。

1、令触发器初始状态为数字电子技术基础测试题(No.171964)=001,请分析出计数器的模,画出状态转换图和电路时序图。

2、若在使用过程中F2损坏,欲想用一个负边沿D触发器代替,问电路应作如何修改,才能实现原电路的功能。画出修改后的电路图。(可只画修改部分的电路)

数字电子技术基础测试题(No.171964)

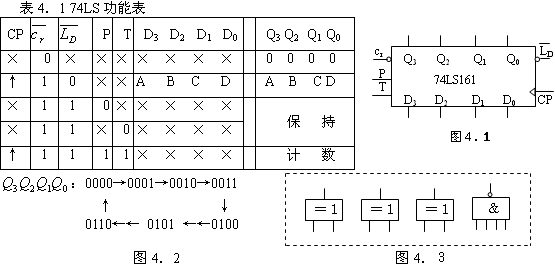

四、中规模同步四位二进制计数器CT161(74LS161)的功能表和引脚简图恰好别如表4.1和图4.1所示;

1.请用置零法设计一个七进制加法计数器,其状态转换要求如图4.2所示。

2.试用一片74LS161及图4.3电路设计成一个能自动完成加、减循环计数的计数器。即能从000加到111,再从111减到000循环,要有简要的设计过程。

数字电子技术基础测试题(No.171964)

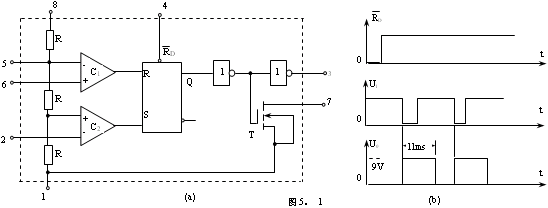

五、集成定时器CC7555如图5.1(a)所示。

1.用该集成定时器及规格为100KΩ、200K、500K的电阻,0.01uf、0.1uf、1uf电容器中选择合适的电阻和电容,设计一个满足图5.1(b)所示波形的单稳态触发器。

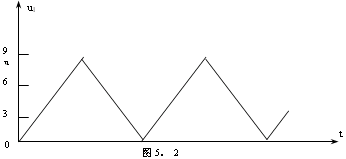

2.用该集成定时器设计一个斯密特触发器,画出斯密特触发器的电路图。当输入为图5.2所示的波形时,画出斯密特触发器的输出U0波形。

数字电子技术基础测试题(No.171964)

数字电子技术基础测试题(No.171964)

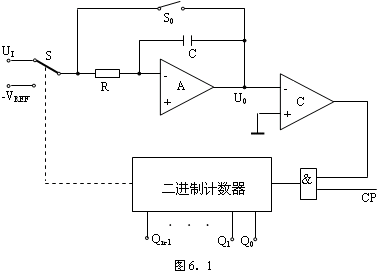

六、双积分式A/D如图6.1所示。

1.若被测电压数字电子技术基础测试题(No.171964)V,要求分辩率≤0.1mV,则二进制计数器的计数总容量N应大于多少?

2.需要多少位的二进制计数器?

3.若时钟频率数字电子技术基础测试题(No.171964)KHz ,则采样保持时间为多少?

4.若数字电子技术基础测试题(No.171964)KHz,数字电子技术基础测试题(No.171964)V,积分器输出电压的最大值为5V,此时积分器的时间常数RC为多少毫秒?

数字电子技术基础测试题(No.171964)



七、现有如图7.1所示的4×4字位容量RAM若干片,如需把它们扩展成8×8字位RAM。

1.试问需用几片4×4字位容量 RAM?

2.画出扩展后的电路图(可用少量与非门)。

数字电子技术基础测试题(No.171964)
