模拟电子基础测试题第一部分

本试卷共 10

模拟电子基础测试题(No.86389)

一、判断下列说法是否正确,凡对者打“ ”,错者打“ ×

(本大题分2小题,每小题5分,共10分)

1.试判断下列说法是否正确,正确的在括号中画“ √”,否则画“×”。

1)一个理想对称的差分放大电路,只能放大差模输入信号,不能放大共模输入信号。( )

2)共模信号都是直流信号,差模信号都是交流信号。( )

3)对于长尾式差分放大电路,不论是单端输入还是双端输入,在差模交流通路中,发射极电阻Re 一概可视为短路。( )

4)在长尾式差分放大电路单端输入情况时,只要发射极电阻Re 足够大,则Re 可视为开路。( )

5)带有理想电流源的差分放大电路,只要工作在线性范围内,不论是双端输出还是单端输出,其输出电压值均与两个输入端电压的差值成正比,而与两个输入端电压本身的大小无关。( )

2.试判断下列说法是否正确,正确的在括号中画“ ? ”,否则画“×”。

1)负反馈放大电路不可能产生自激振荡。( )

2)正反馈放大电路有可能产生自激振荡。( )

3)满足自激振荡条件的反馈放大电路,就一定能产生正弦波振荡。( )

4)对于正弦波振荡电路,只要满足相位平衡条件,就有可能产生正弦波振荡。( )

5)对于正弦波振荡电路,只要满足自激振荡的平衡条件,就有可能自行起振。( )

二、选择正确答案填入空白内,只需填入 A B C D

(本大题6分)

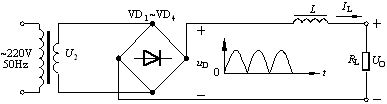

在图示电路中,已知变压器副边电压有效值U=20V ,变压器内阻和二极管导通电压均可忽略不计,R<<RL(R为电感线圈电阻),uD波形如图所示,选择填空:

1 .输出电压平均值UO约为( );

A.28V  B.24V  C.18V

2 .整流电路中二极管的导通角( );

A.大于模拟电子基础测试题(No.86389)  B.约等于模拟电子基础测试题(No.86389)  C.比模拟电子基础测试题(No.86389)小得多

3 .当负载电阻减小时,输出的纹波电压幅值将( )。

A.增大  B.不变  C.减小

模拟电子基础测试题(No.86389)

三、解答下列各题

(本大题10分)

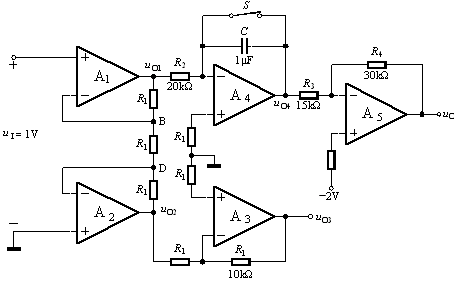

图示电路中,A1A5都是理想运放。

1.当开关S闭合时,计算:模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)的值。

2.t=0时,将S打开,问经多少时间,模拟电子基础测试题(No.86389)=0V ?

模拟电子基础测试题(No.86389)

四、非正弦波发生电路

(本大题10分)

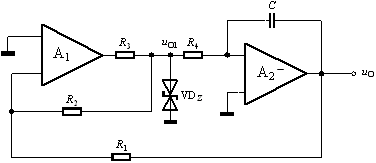

在图示三角波-方波发生器中,已知A1A2均为理想运算放大器,为保证电路正常工作,请标出它们的同相输入端和反相输入端,并定性画出模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)的波形图,求出电路的振荡周期T。令稳压管击穿电压为VZ

模拟电子基础测试题(No.86389)

五、解答下列各题

(本大题12分)

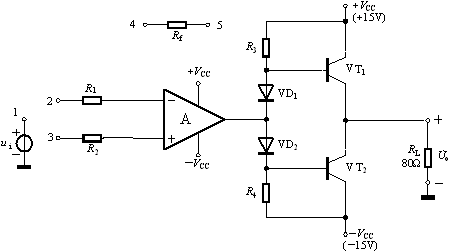

图示电路是没有画完的功率放大电路,已知输入电压模拟电子基础测试题(No.86389)为正弦波,运算放大电路为理想运放。

1 .标出三极管VT1VT2的发射极箭头,并合理连接输入信号模拟电子基础测试题(No.86389)和反馈电阻Rf,使电路具有输入电阻大、输出电压稳定的特点;

2 .设三极管VT1VT2的饱和管压降可忽略不计,计算VT1VT2的极限参数模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)模拟电子基础测试题(No.86389)大体应满足什么条件?

3 .电路最大的输出功率有多大?(Pomax =?)

模拟电子基础测试题(No.86389)
