直接耦合两极放大电路直流分析

浏览
发布时间 2009-02-26

  直接耦合其实存在极大的隐忧,我们将前一级的输出端「直接」连接至下一级的输入端以耦合交流信号,如上图,则前一级的集极电压的变化将影响下一级的基极电压,所以下一级的工作点将受上一级的工作状态牵引。工作点的相互影响,造成直接耦合放大器的稳定性极差,必须仔细审慎地设计直流偏压,并采用品质良好、数值精确的零件,以尽可能使稳定度提高。

直接耦合两极放大电路

图1 直接耦合两极放大电路

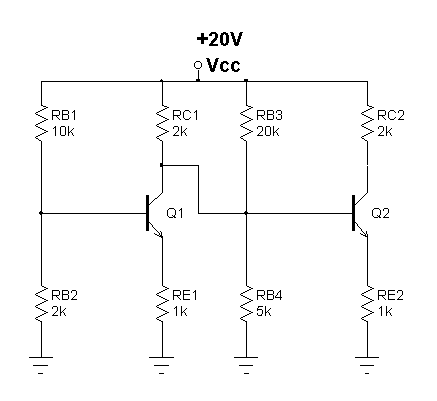

  直接耦合放大电路两级放大器间采用直接连接的方式传递交流信号。而下图则是为了方便进行直流分析而绘制直流等效电路,我们将要分析它,但请您注意分析的过程中,会反映出第一级的工作点变化将影响第二级的直流工作状态。当然,第二级的工作点变化,也将影响第一级的直流工作状态。

三极管直流放大电路

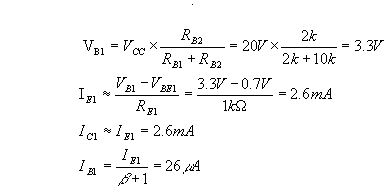

第一步: 第一极输入端用概略算法,直接求IEI

直接耦合两极放大电路直流分析

第二步: 求VCI=VB2

对Q1集电极电流节点而言可列出

  直接耦合两极放大电路直流分析

其中IB2极小于其它电流,可视为零,重新列式为

  直接耦合两极放大电路直流分析

所以可求出Q1集电极电压CI=VB2=6.7v

第三步:求出Q2之射极电流直接耦合两极放大电路直流分析,再求直接耦合两极放大电路直流分析直接耦合两极放大电路直流分析直接耦合两极放大电路直流分析

  直接耦合两极放大电路直流分析

  我们发现第二级基极电压受前级集极电压牵动,当第一级之工作点改变,而使得集极电压变动,将进而造成第二级工作点的改变。相反的,当第二级的工作点改变,也会使第一级的工作点变动。这样的相互影响的关系,使得直接耦合放大器的稳定性不佳,必须使用相当精确的元件,才能确保不至产生连锁效应,造成工作点的偏移。
