RC耦合两极放大电路直流分析

浏览
发布时间 2009-02-26

  第一级的负载「电阻」Rc上的输出电压Vc,经由「电容」Cc传送至第二级。由电阻Rc与Cc完成「交流信号耦合」工作,故称RC耦合放大电路。耦合电容Cc对直流而言为「断路」,隔离了前后两级的直流关系,Cc对交流为「短路」,可以顺利地传递交流信号。

RC耦合两极放大电路

 RC耦合两极放大直流分析电路图

  如上图以两级共射极分压式偏压放大器为例,将两放大器以电容器CC串接起来,第一级的信号输出传送至第二级放大器的输入端。两级之间主要的耦合元件为第一级的集极电阻RC1与电容CC,也是被称为「电阻电容耦合放大器」或「RC耦合放大器」的由来。值得注意的,因第一级放大器与第二级放大器之间以耦合电容交连交流信号,电容器具有「隔断直流」的特性,所以第一级与第二级放大器的直流状态互不影响,可以单独进行直流分析。

  一、第一级放大器之直流分析

  第一步骤

  首先,将输入端化为戴维宁等效电路,如图(a)(b)所示

RC耦合两极放大电路直流分析RC耦合两极放大电路直流分析

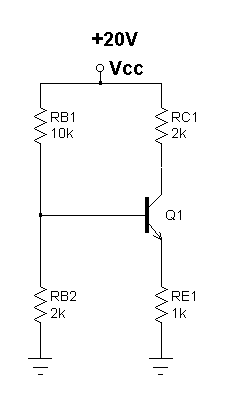

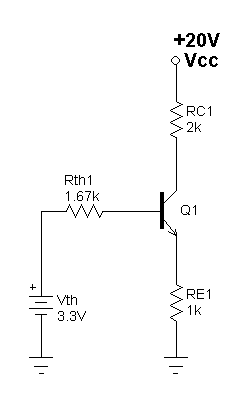

(a)第一级直流分析    (b)第一级输入端等效电路

  RC耦合两极放大电路直流分析

  第二步骤

  列出输入与输出方程式

  RC耦合两极放大电路直流分析

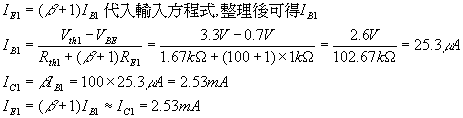

  第三步骤

  RC耦合两极放大电路直流分析

  第四步骤

  将代入输出方程式计算
  RC耦合两极放大电路直流分析

  所以第一级共射极放大器之

  ( IB1、IC1、VCE1)=(25.3μA、2.53mA、12.41V)

  二、第二级放大器之直流分析


RC耦合两极放大电路直流分析RC耦合两极放大电路直流分析

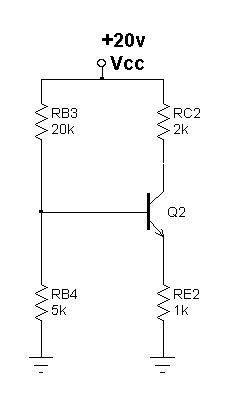

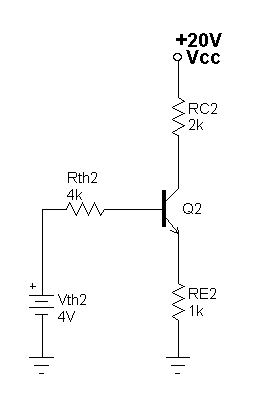

(c)第二级直流分析     (d)第二级输入端等效电路

  第一步骤

  输入端化为戴维宁等效电路,如图(c)(d)

    RC耦合两极放大电路直流分析

  第二步骤

  列出输入与输出方程式

    RC耦合两极放大电路直流分析

  第三步骤

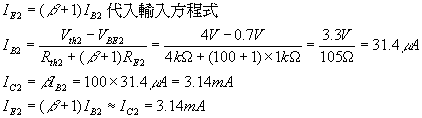

  由输入方程式计算IB2,并换算、


  RC耦合两极放大电路直流分析

  第四步骤

  将IB2代入输出方程式计算

    RC耦合两极放大电路直流分析

  所以第二级共射极放大器之

  (IB2、IC2、VCE2)=VCE2(31.4μA、3.14mA、10.58V)
