彩色电视是由显像管的电子枪发射电子,轰击在荧光屏上来显示图像光栅的。由于电子枪发射的电子束很容易受到外界磁场的影响,所以显像管在受到外磁场或地磁场的影响时,电子束就会发生偏移而产生各种故障,主要有图像行场中心偏移、图像倾斜及色纯不良。

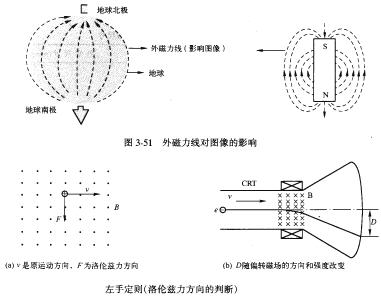

地球是一个大磁体,具有磁性,地磁的北极(N极)在地球南极(地理南极)附近,地磁的南极(S极)在地球北极(地理北极)附近,而它所产生的外磁力线就是影响图像的主要因素,如图3-51所示。

在地磁场的影响下,电视机的电子束会因洛仑兹力而偏移运动方向。这个方向可以通过左手定则来得到:手掌张开,磁力线由手心蓦过手背,四指指向正电荷的运动方向。此时拇指的方向就是洛伦兹力的方向,如图3-52所示。

彩色电视机的地磁校正电路

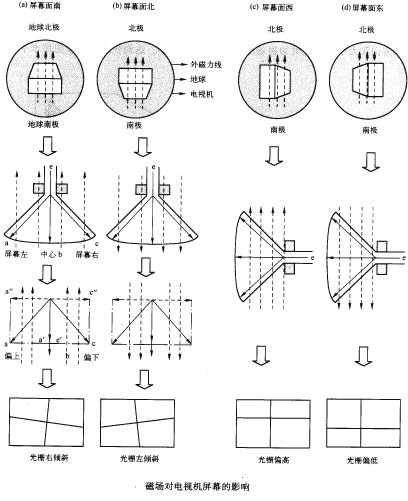

在无其他磁场影响下、电视机屏幕面向东放置时,磁场方向与显像管内的电子束(显像管管径中心轴)运动方向垂直,如图3-53 (d)所示。受到洛伦兹力作用后,电子束运动方向会向下偏移,使图像场中心偏低。屏幕面西放置时则相反,图像光栅会偏高,如图3-53 (c)所示,这与显像管行场偏转的工作原理基本相同。如图3-53(b)所示。当电视机屏幕面南放置时,地磁场的方向会与显像管管径中心轴平行,如图 3-53(a)所示,此时打向屏幕中心的电子束b因与地磁场方向平行而不受力,电子束运行方向保持不变,图像中心不变,但其他经过行场偏转以后的电子束,如打向屏幕左右两边的电子束a、。,其运行方向与地磁方向有一定的夹角。a与。两个方向可分别为平行于地磁场的分量a和c与垂直于地磁场的分量a7和 c"。由于a和。’分量与地磁场平行而不受地磁影响,而a’’分量垂直于地磁场,受地磁场作用的电子束向上偏移(图像左面升高),c’’分量由于垂直于地磁场,受到磁场的作用电子束向下偏移(右面降低),最终使图像光栅顺时针旋转向右倾斜。屏幕面北时则相反,图像光栅会逆时针旋转向左倾斜。

一般来说,受地磁场影响后的行场中心偏移都比较小,可以通过调整总线参数改变行场偏转的输出来校正,如调整场中心VPS、行中心HPS等。而受地磁影响后的图像倾斜一般较为明显,不能依靠调整总线参数或普通行场电路来校正,必须采用其他方法。前面已经知道,图像的倾斜主要是因为地球产生的磁力线作用于与其平行的显像管中心轴上,使显像管电子束运行方向发生偏移造成的,如果能给显像管外部增加一个稳定的附加磁场来抵消地球磁场,就可以达到恢复图像水平的目的了。

载流长线圈可以帮助实现这个目的。由电磁原理可知,电流在通过一段长线圈时,会在线圈内部产生一个平行于线圈中心轴的均匀磁场,如图3-54所示。载流线圈内部的电流方向和大小决定磁场的方向和大小。可以利用这个特性来制作一个大的线圈,固定在显像管四周,生成这个附加磁场。
