7/9/11引脚显像管座功能

浏览
发布时间 2009-05-29

管脚功能如下:

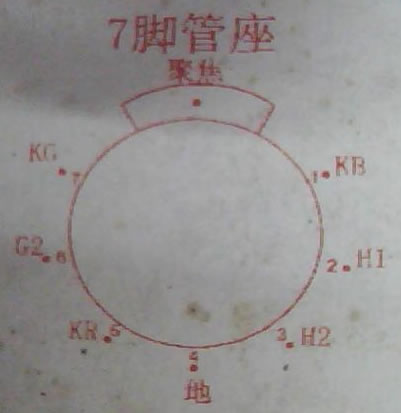

7脚 :1 脚 KB(蓝枪) 2 脚 F(灯丝) 3 脚 F(灯丝) 4 脚 G1(接地) 5 脚 KR(红枪) 6 脚 G2(加速极) 7 脚 KG(绿枪)

7/9/11引脚显像管座功能

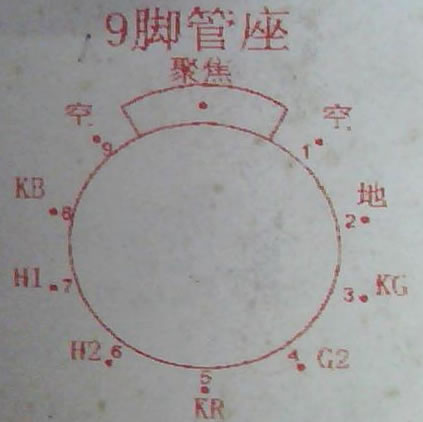

9脚 :1 脚 NC(空脚) 2 脚G1(接地) 3 脚 KG(绿枪) 4 脚 G1(加速极) 5 脚 KR(红枪) 6 脚 F(灯丝) 7 脚 F(灯丝) 8 脚KB(蓝枪) 9 脚 NC(空脚)

7/9/11引脚显像管座功能

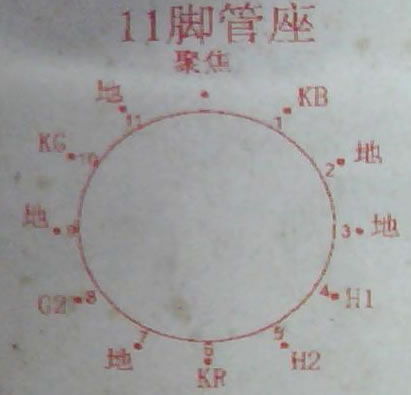

11 脚 :1 脚KB(蓝枪) 2 脚G1(接地) 3 脚G1(接地) 4 脚 F(灯丝) 5 脚 F(接地) 6 脚 KR(红枪) 7 脚 G1(接地) 8 脚 G2(加速极) 9 脚G1( 接地) 10 脚KG(绿枪) 11 脚G1(接地)

7/9/11引脚显像管座功能

SONY20 寸11脚排列:1 脚:空脚NC 2 脚:加速极G2 3 脚:G2电阻接地 4 脚:红枪KR 5 脚:绿枪KG 6 脚:蓝枪KB 7 脚:空脚NC 8 脚:灯丝F 9 脚:灯丝F 10 脚:空脚NC 11 脚:地线GND

-----------------------------------

  7脚        9脚        11脚    SONY20寸11脚排列

  1 脚 KB(蓝枪) 1 脚 NC(空脚) 1 脚 KB(蓝枪) 1 脚 NC(空脚)

  2 脚 F (灯丝) 2 脚 G1(接地) 2 脚 G1(接地) 2 脚 G2(加速)

  3 脚 F (灯丝) 3 脚 KG(绿枪) 3 脚 G1(接地) 3 脚 G2(电阻接地)

  4 脚 G1(接地) 4 脚 G1(加速) 4 脚 F (灯丝) 4 脚 KR(红枪)

  5 脚 KR(红枪) 5 脚 KR(红枪) 5 脚 F (接地) 5 脚 KG(绿枪)

  6 脚 G2(加速) 6 脚 F (灯丝) 6 脚 KR(红枪) 6 脚 KB(蓝枪)

  7 脚 KG(绿枪) 7 脚 F (灯丝) 7 脚 G1(接地) 7 脚 NC(空脚)

  8 脚 KB(蓝枪) 8 脚 G2(加速) 8 脚 F (灯丝)

  9 脚 NC     9 脚 G1(接地) 9 脚 F (灯丝)

  10 脚 KG(绿枪) 10 脚 NC(空脚)

  11 脚 G1(接地) 11 脚 GND(接地)

标签: 显像管, 管脚, 功能
