555电路组成简单的电池欠压指示器

浏览
发布时间 2009-02-06

  欠压指示电路以555时基集成电路为核心元件组成,用以对监测电压源欠压时发出告警提示。整个电路仅有6个外围元件,简单易制。电路图如下:

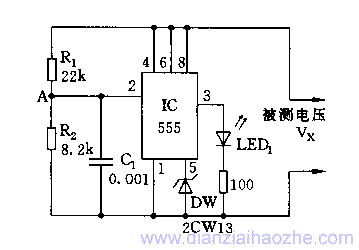

555构成的电池欠压指示器电路

  图示电路参数是监测电压VX=15V,当电池电压下降至12V时,则LED闪亮。555的5脚接6V稳压二极管,当由于待测电压下降至12V时,2脚的电压

VA≈VX·R2/(R1+R2)=3.2V

  当VA低于3.2V时,555置位,输出呈高电平,LED1亮,指示电池电量低。

  对于其他待测的电压(在5~15V范围),也可按此原理进行设计。
