自制指针式电容测试仪

浏览
发布时间 2008-11-09

如图所示,电容测试仪包括脉冲产生器、单稳态触发器、直流放大和表头指示电路。本测试仪可测量小至几皮法,大至10微法的电容。量程分为六档:

0~100pF, 0~1nF, 0~10nF, 0~100nF, 0~1μF, 0~10μF.

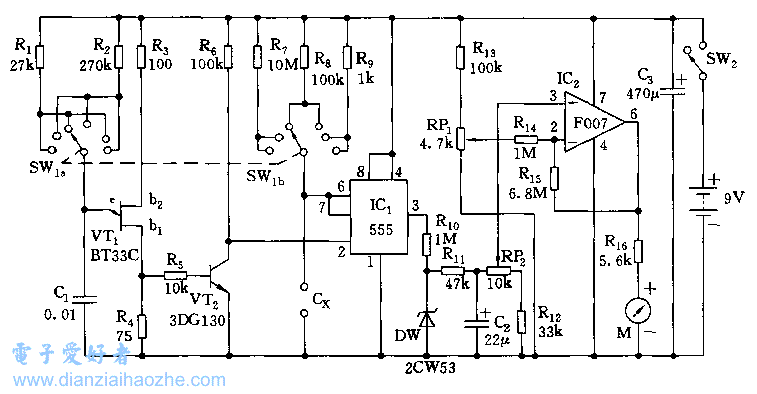

电容测试仪电路图

单结晶体管VT1(BT33C)与R1、R2、R4、C1等组成张弛振荡器,通调开关SW1a接R1时,产生周期为3ms的尖脉冲;接R2时,产生周期为30ms的尖脉冲。IC1(555)与R7~R9和待测电容Cx组成单稳态触发电路。输出脉宽取决于充电时间常数RC值,即

t=1.1(R7~R9)Cx

如开关拨至第三档,则SW1a接通R1,SW1b接通R8,若Cx=0.01μF,则555电路在触发脉冲周期T=3ms内的单稳脉宽:

自制指针式电容测试仪

此输出脉冲经平滑滤波器R11、C2滤波后,经IC2(F007)直流放大后,使表头M的刻度值满偏(通过调节RP2实现)。同样调节其他各档,使555第3脚输出的方波的占空系数约为33%。即由R7(或R8、R9)和Cx决定的时间常数是VT1张弛振荡器脉冲周期的33%。DW稳压二极管用于对输出脉冲箝位,R11、C2用于滤波(积分),使C2上的电压与脉宽成比例,然后经IC2放大后驱动表头。R16用来对表头满偏进行限流。
