LA4100/4101/4102音频功率放大集成电路

LA4100~4102是音频功率放大集成电路，双列14脚封装。

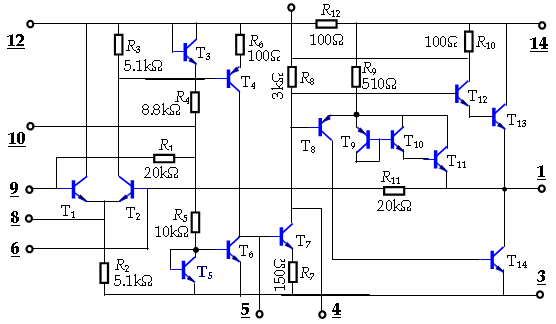

图１　LA4100~LA4102内部电路

LA4100~LA4102音频功率放大集成块内部电路见图１。此集成功放既可采用OTL电路形式，也可采用OCL电路形式。其电路增益可通过内部电阻R₁₁与⑥脚所接电阻决定。

图２　  LA4102组成的OTL电路

LA4100~LA4102接成OTL电路形式的电路如图２所示，外部元件的作用如下：

R_F、C_F —— 与内部电阻R₁₁组成交流负反馈支路，控制电路的闭环电压增益A_v ，即

A_v ≈ R₁₁/ R_F          （3-2-1）

C_B —— 相位补偿。一般取几十至几百pF；

C_C —— OTL电路的输出端电容。一般

取耐压大于V_CC/2的几百μF电容；

C_D——反馈电容，消除自激，一般取几百pF；

C_H —— 自举电容；

C₃、C₄ —— 滤除纹波，一般取几十至几百μF；

C₂ —— 电源退耦电容。
