50Hz~100kHz十量程简易毫伏表

　　一般万用表的交流电压档只能测量1伏以上的交流电压，而且测量交流电压的频率一般不超过1干赫。这一节介绍的毫伏表，测量的最小量程是10毫伏，测量电压的频率可以由50赫到100千赫，是测量音频放大电路必备的仪表之一。

一、电路说明

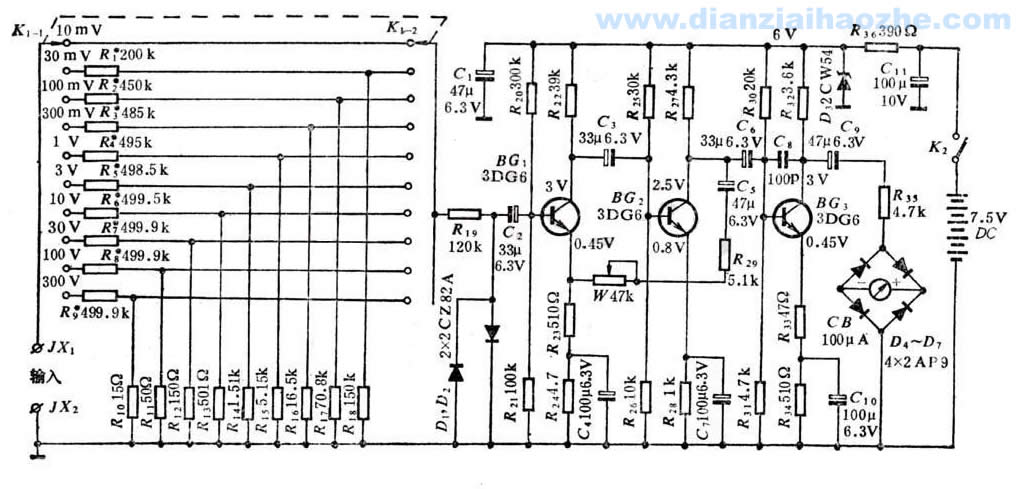

毫伏表电路图（点击图片可放大）

　　电路见图，使用三个普通晶体管、一块100微安表头和一些其他元件，电路简单，制作容易。

　　被测信号电压从接线柱输入到毫伏表中，Rl～R18组成的衰减器是为适应不同量程而设置的。10毫伏档不经衰减直接输入，也就是毫伏表的最高灵敏度是10毫伏。R19是为提高输入阻抗而设置的。D1、D2是为防止输入电压过大，使BGl的召B～E结被击穿而设置的。BG1～BG3组成三级阻容耦合音频放大器。由BG2集电极经过C5、R29、W到BGl发射极引入的负反馈有稳定增益、减小放大器失真的作用，调整W可以调整毫伏表的灵敏度。BG3发射极的电阻R33起到稳定整机增益的作用，C3是为防止自激而设置的。用BG3集电极输出放大的音频信号，经过C9隔直流，R35限流，D4～D7整流，变成直流电，推动表头CB指针偏转。

　　毫伏表的电源电压高低直接影响灵敏度，所以这台毫伏表采用7．5伏(5节手电池)电源供电，经过R36限流、D3稳压，得到6伏直流电，供放大器使用。
