LM317可调稳压电源(20V/2A)带限流保护功能

浏览
发布时间 2008-09-05

该稳压电源由三端可调稳压集成电路LM317为核心构成,最大输出电压约为20V,最大输出电流可达2A,设有200mA、300mA、600mA三个限流档位和一个直通档位,具有输出指示和过流限制指示,使用方便,可满足电子爱好者一般的实验检修需要。

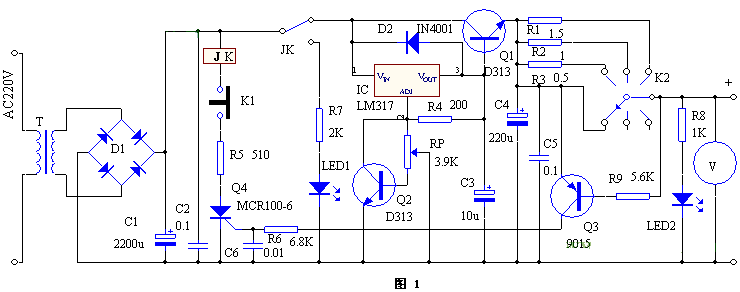

LM317可调稳压电源

由于LM317最大输出电流为1.5A,且当输入与输出端压差过大时功耗较大,故采用Q1大功率三极管来扩展输出电流。RP为线绕电位器,可精确调整输出电压的大小,Q2是为避免RP触点接触不良时,导致输出电压高于设定电压而设置,一般情况下Q2截止,一旦RP触点开路,则Q2通过RP提供的偏置电压而导通,使调整端电压下降,从而使输出电压变低。

R1、R2、R3、Q3及K2组成电流范围检测电路,当负载电流在电阻R1或R2或R3上产生的压降达到0.3V时,Q3导通,使Q4触发导通,JK吸合,输出被切断,LED2熄灭,LED1变亮,指示此时为过流限制状态。按动K1即可恢复正常输出状态,可控硅G极的C6起抗干挠作用,可减少可控硅的误触发。LED2除作工作状态指示外,还是该电源空载时的负载,使输出电压在有负载与空载时相差不大。电路中的电压表可用万用表代替。

该电源的元件型号及数值已在图中标出,组装后无须调试即可使用。需注意的是Q1应选大功率三极管并加装散热片。整流桥D1应大于3A。LED1和LED2用不同颜色的发光二极管。R1、R2、R3的阻值可根据自己需要确定,转换开关K2应接触良好,否则会影响使用。
