1毫安万伏级高压恒流源

浏览
发布时间 2008-11-08

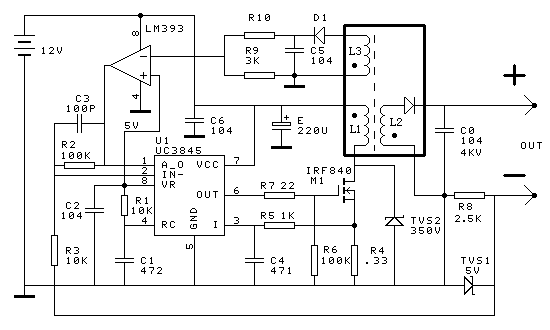

高压恒流源电路

在兆欧级的电阻上产生1毫安的恒定电流,这就必须要求在高压电路中才能完成。如在1兆欧电阻上产生1毫安电流就需要约10000伏的电压才能实现。这种高压恒流源实际应用极少,仅在某些仪器研制等情况才可能会用到。

本文介绍的高压恒流源电路可在小于5兆欧的电阻上产生1毫安的恒定电流。

电路中采用了一块UC3845集成电路,UC3845是一种高性能、单端输出的电流型PWM控制电路。变压器采用彩色电视机行输出变压器,其中L1用漆包线在行变磁心上绕24匝,L3借助原来行变的一个线圈,L2借助行变自身的高压包部分。L3和LM393构成限压电路,限制输出电压过高,调节R10可以调节开路输出电压。
