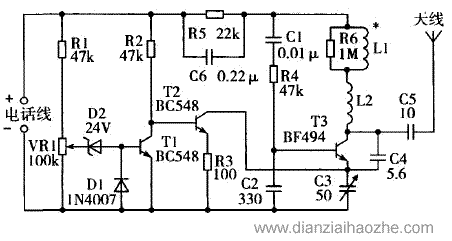

  固定电话(有线电话)监听器,简单的说就是一个无线语音发送装置。调频话筒对于电子爱好者来说都很熟悉吧?这个电话监听器电路如出一辙,只不过调制载波用的语音信号由话筒变成了电话线上的语音信号罢了。电路图如下:

电话语音无线发送装置 固定电话监听器

  该发射器由自动开关和调频发射机两部分组成。自动开关部分由R1~R3、微调电位器VR1、晶体管T1、T2、稳压管D2和二极管D1等组成。R1与VR1组成分压器,当电话线的直流电压为48V时,VR1的输出电压为0~32V。电路工作状态的转换取决于稳压管D2的击穿电压(此处为24V) 与T1的导通电压(0.7V),因此将VR1的输出调至24.7v时,就会使D2击穿和T1导通,此时T1的集电极电位降低,T2截止。

  若拿起电话机的手柄,则电话线电压降到约11V,T1截止,T2导通,T3直流通路得以形成,电路起振。小功率调频信号发射器由晶体管T3、线圈L1等组成,T2起电子开关(接通/断开)的作用,电话线上的音频信号沿晶体管T2及串联电阻R3,对振荡频率进行调制,调制后的高频信号送到天线发射。只要调频接收机调谐到调频发射器的发射频率,就能听到双方的通话。

  L1用SWG36号漆包线在1MΩ、1W 的电阻上绕45匝,L2为直径12mm的空心线圈,用SWG21号漆包线绕3匝。该电路的直流电源取自电话线,无需外接电源,由于电路耗电很小,不影响电话的正常工作。
