带高温报警的电子温度计

浏览
发布时间 2008-10-10

本温度计除可指示环境温度外,当温度超过40摄氏度时,还可发出声光报警。它的电路包括温度传感探头、电压比较器、触发器和音响电路及表磁浮指示电路等,电路如图所示。

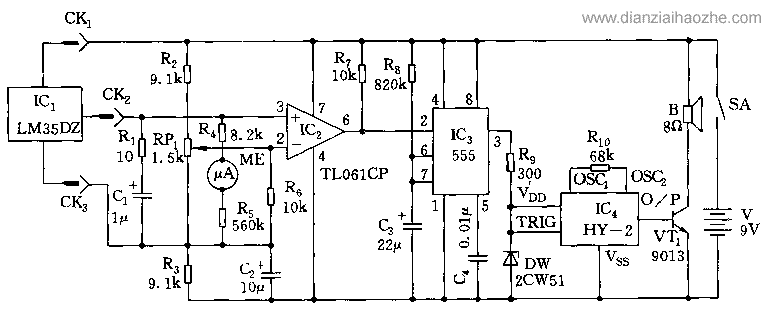

电子温度计电路图

温度传感头采用温度专用传感集成电路LM35DZ,它能对环境温度的变化按比例地输出相应的直流电压,线性度好,温度每变化1摄氏度,其电压变化为10毫伏,在25摄氏度时的精确度为0.5摄氏度。它的有效测温范围为2~100摄氏度,本电路设计为2~40摄氏度。

IC1的输出可直接接数字电压表,以显示环境温度。本电路在CK2与CK3间跨接一支50微安的电流表,按测量范围0~50摄氏度设计,要串接8.75千欧姆电阻,由微安表的刻度直接指示其温度。对于0~50摄氏度,只须测量0~0.5V范围的直流电压。

IC2采用低功耗JFET输入单运放TL061CP,它与R2、R3、RP1等组成一个电压比较器,其作用是将温度传感器LM35DZ输出的电压与参考电压进行比较,当传感器输出电压高于设定的参考电压(0.5V)时,比较器IC2的输出就转呈低电平,将后级IC2置位。电位器RP1可在0~0.5V范围内提供参考电压。

IC3采用时基电路555,它与R8、C3等组成一个单稳态触发器。平时,IC2输出端为高电位,使555处于复位状态,即3脚输出低电平,IC4无电不工作。当环境温度达到40摄氏度时,即传感器的输出高于设定的0.4V(对应40摄氏度)时,IC2比较器输出转呈低电位,使555置位,3脚输出高电平,为IC4提供了工作电压。本单稳态触发后的高电平持续时间设计为20秒。

IC4采用音乐集成电路HY-2。它内存3首乐曲,采用电平、时序触发方式,每触发一次,调换一首乐曲。HY-2的静态电流小于1微安,典型工作电压为3V,故电路中采用了R9、DW稳压电路,由DW(2CW51)稳压后输出+3V电压,供IC4作为电压源。图中R10为振荡电阻,改变R10的阻值,可改变其振荡频率,图示R10=68千欧姆,对应的振荡频率为100千赫兹。HY-2一旦得电并触发,便将内存的乐曲信号放出,经VT1放大后,驱动扬声器播放出乐曲。由于触发端TRIG与Vdd相接,乐曲播放时间为20秒,即单稳态转呈低电平时停播。
