调频无线话筒

浏览
发布时间 2008-05-21

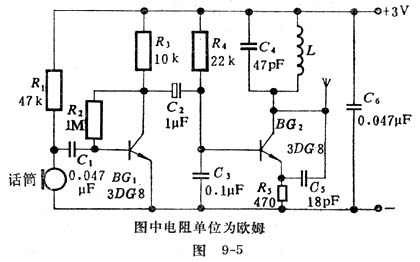

调频话筒电路图

  这个调频无线话筒电路采用了两只晶体管,BG1用作音频放大,BG2用作高频振荡。其中电感线圈L是用一段直径0.5mm高强度漆包线在3毫米钻头上绕5圈,间隔约5.5毫米。电阻用1/16瓦的RTX型号,除电解电容外,其他电容用小型CC1型瓷片电容。晶体管可用3DG8(或3DG6),要求β>100。话筒用小型电容话筒,改变电阻R1,可以改变话筒的灵敏度(电阻R1可在10-100千欧范围内选取,阻值大时灵敏度高)。天线可用长10厘米的电线代替,焊接在BG2集电极上。电源用两节5号干电池。

  元件安装好后,即可进行调试。BG1集电极电压正常值在1.4伏左右。BG2集电极电流应为4-6毫安。调试时,手不要太靠近发射机,调试的起子要用无感螺丝起子。发射机的载波信号中心频率主要由C4和电感L决定,拉长电感线圈L可使发射机的载波频率升高。调试时,应将发射机与调频收音机保持一段距离,不要太靠近,以免收音机检拾到载波的高次谐波。调谐调频收音机,一般在80-108兆赫之间可以收到发射机的载波信号。

  如果接收机只收到载波而没有声音,故障可能出在音频放大器和电容话筒。正常工作时电容话筒上应有0.7-1.5伏电压。

  该调频无线话筒电路输出功率可达到5-8毫瓦,发射距离达到100米。
