只有两根探测线的自动抽水控制器

作者 朱世民 来源 湖南省邵东县职业中专
浏览
发布时间 2008-05-24

  《电子报》曾介绍过多款实用的自动抽水电路,这些电路都需要3根以上的水位探测信号线。由于水塔与水泵的距离较远,为了节省线材和减少架线的难度。本人设计了一款只有两根信号线的自动抽水控制电路。用来控制自家水泵,性能稳定可靠,现介绍给大家。

  电路原理:

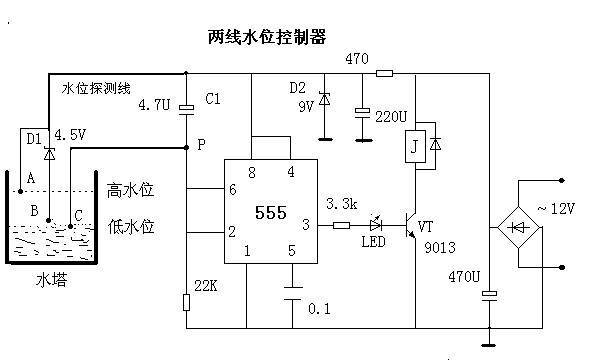

只有两根探测线的自动抽水控制器

  如图:图中继电器J是用来控制水泵的电源,电容C1是为了消除信号线上的干扰。NE555接成施密特触发电路,利用其回差特性而达到保持的目的。

  自动抽水:当水位下降低于C点时,C点悬空。IC的②脚低于1/3Vcc,其③脚输出高电平,继电器得电吸合,启动水泵抽水,水位逐渐上升。

  中间保持:当水位上升到A点到B点之间时,电阻R4被串接入电路,此时P点电位控制在1/2Vcc左右,触发器保持原来的状态不变。

  抽水自停:当水位上升至A点时,由于水电阻较小,P点电位高于2/3Vcc,IC的③脚输出低电平,继电器断电,水泵停止抽水。这样可以达到自动抽水的目的。

  该电路简单、制作容易,一般不需调试就可以工作。

  说明:

  水位探测线A B C可直接用胶皮铝线做成,插到水池里,BC要求靠得很近但不能直接接触.A是最高水位探测线,C是最低水位探测线。
