什么是整流二极管?

发布时间 2008-05-17

  整流二极管通常应用于电源电路中,利用其单向导电性将交流电转换成直流电。

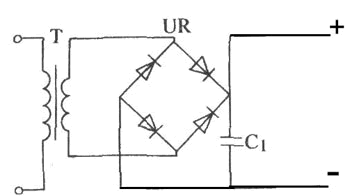

整流二极管典型应用电路

  整流二极管和普通二极管的区别是:整流二极管的PN结面积较大,故结电容比较大,不适合在高频条件下工作,同时正向电流比较大,反向击穿电压比较高,适合于大功率、高电压下工作。目前整流二极管基本为由硅材料制造,稳定性好,比较耐高温。

  整流二极管P区的载流子是空穴,N区的载流子是电子,在P区和N区间形成一定的位垒。外加使P区相对N区为正的电压时,位垒降低,位垒两侧附近产生储存载流子,能通过大电流,具有低的电压降(硅管为0.7V,锗管为0.3V),称为正向导通状态。若加相反的电压,使位垒增加,可承受高的反向电压,流过很小的反向电流(称反向漏电流),称为反向阻断状态。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高,反向漏电流小,高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。整流二极管主要用于各种低频整流电路。

  选用整流二极管时,主要应考虑其最大工作电流、最高反向工作电压、截止频率及反向恢复时间等参数。
