    稳压二极管工作原理

    稳压二极管也称齐纳二极管或反向击穿二极管，在电路中起稳定电压作用。它是利用二极管被反向击穿后，在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的。

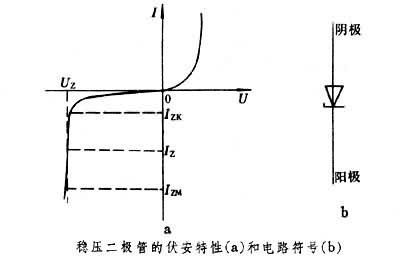

    稳压二极管是一个特殊的面接触型的半导体硅二极管，通常由硅半导体材料采用合金法或扩散法制成。其伏安特性曲线与普通二极管相似，但反向击穿曲线比较陡。

    稳压二极管工作于反向击穿区，由于它在电路中与适当电阻配合后能起到稳定电压的作用，故称为稳压管。稳压管反向电压在一定范围内变化时，反向电流很小，当反向电压增高到击穿电压时，反向电流突然猛增，稳压管从而反向击穿，此后，电流虽然在很大范围内变化，但稳压管两端的电压的变化却相当小，利于这一特性，稳压管访问就在电路到起到稳压的作用了。

    而且，稳压管与其它普能二极管不同之反向击穿是可逆性的，当去掉反向电压稳压管又恢复正常，但如果反向电流超过允许范围，稳压二极管则会被彻底击穿而损坏，所以，与其配合的电阻往往起到限流的作用。

    稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。

    1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

    2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
