什么是复合管(达林顿管)

浏览
发布时间 2009-05-09

把两个或两个以上三极管的电极适当地直接连接起来,作为一个管子使用,即称为复合管。由于复合管由达林顿提出,故许多文献中亦称它为达林顿管

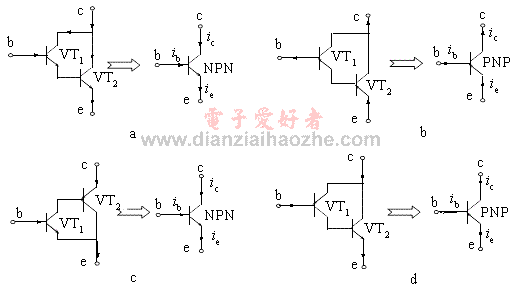

复合管有两种连接方式:一是两只同类型管子构成,如图1a、b所示:二是由不同类型的两只管子构成,如图1c、d所示。

复合管(达林顿管)的连接方式
图1

复合管的构成原则和特点

(1)把两只三极管连成复合管,须保证每只管子各极电流都能顺着各个管子的正常工作方向流动,且复合管各极电流要满足等效三极管的电流分配关系;
(2)复合管的管型和电极性质与第一个管子相同;
(3)复合管电流放大倍数β≈β1β2。
