  有时候我们需要检测有线电视线路有无信号传输,如果没有场强仪,则可以用数字万用表加上一个高频探头代替之。

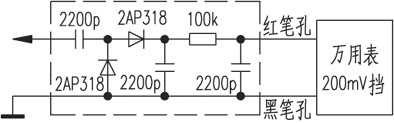

  将数字万用表置于直流200毫伏挡,检波探头可用DA-22型超高频毫伏表探头。如果没有超高频毫伏表探头,也可按照附图虚线框内的电路组装一个。自制探头一定要屏蔽好,以免测试时受到干扰。这种测试属于宽频测试,读数是被测信号的峰值,能反映系统被测点信号的大小。这种测试方法虽然不能精确测出高频信号值,但根据读数的大小或有无,完全可以判断信号是否中断,以及电平是否正常。正常情况下,放大器输入端电平在表上的读数为0.9~2.8毫伏,输出端电平为72~165毫伏,用户终端电平为0.2~10毫伏。这种“简易场强仪”还可用来检测放大器、分支器、分配器等CATV设备,携带很方便。
