USB接口定义:

USB接口定义

USB引脚定义:

针脚

名称

说明

接线颜色

1

VCC

+5V电压

红色

2

D-

数据线负极

白色

3

D+

数据线正极

绿色

4

GND

接地

黑色

MiniUSB接口定义:

MiniUSB接口定义

MiniUSB引脚定义:

针脚

名称

说明

接线颜色

1

VCC

+5V电压

红色

2

D-

数据线负极

白色

3

D+

数据线正极

绿色

4

 ID

permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected

none

5

GND

接地

黑色

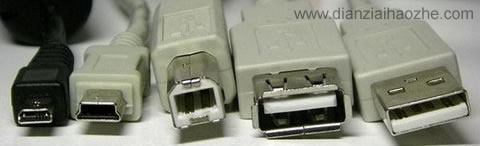

USB插头实物图:

USB插头实物图

图中从左往右依次是:MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)

USB图标和Logo:

USB图标

USB Logo

标签: USB, 接口
