  在我们日常使用的多功能电源插座中,很多都装有一个市电指示灯,用以指示市电的有无。这种指示灯一般都是采用发光二极管,少数采用的氖灯(试电笔中也是用的氖灯)。相对来说发光二极管比氖灯更耗电,但采用发光二极管的指示灯电路工作电流最多也就几毫安,所以相对其他用电器来说它们的耗电量都是微乎其微的。

  下面列出了几种这样的指示灯电路,它们都是考虑到实用且最小化耗电量的经典电路,供大家参考。

市电指示灯电路

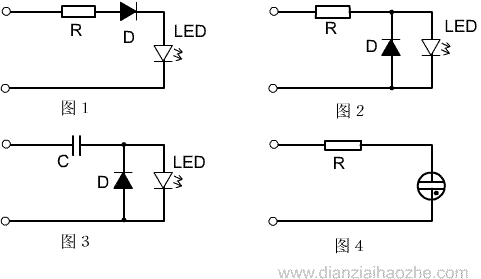

  图1电路中,220V交流市电经电阻限流,再通过二极管D给发光二极管LED提供工作电流,LED被点亮。二极管D串接在电路中的作用是避免发光二极管被反向电压击穿损坏。

  元件取值:电阻R可选用47K、1/6W金属膜电阻,二极管D选用1N4007,发光二极管选用普通红色LED或白发红高亮LED。

  图2电路与图1的区别只是将二极管D由串接改为了并接在发光二极管上,其作用都是避免LED被反向电压击穿损坏。也是这一点改动,发光二极管由图1的半波工作变为了图2中的全波工作(交流电的两个半周都被利用)。

  元件取值:电阻R可在47K至220K范围内选取,二极管和发光二极管的选择同上。

  图3电路,将限流电阻换成了电容,电容在这里起到降压限流的作用。电路中的二极管D在这里就有两个作用:一是为发光二极管提供保护避免反向击穿;二是为电容提供另一个半周的充放电回路(电容在单向电路中是不能提供持续电流的)。

  元件取值:电容可在0.1-0.33μF范围选择,电容耐压需在400V以上,二极管和发光二极管的选择同上。

  *注:电容两端最好并联一只数百K的电阻,目的是断开交流市电后能够释放掉电容储存的电压(指示电路如果是用于插板中,当拔掉插头后如果人手接触到插头两极就可能会被电击,虽然电容储存的电能对人没有危险,但也会吓一跳)。

  图4电路采用了传统的氖灯(氖管)做为指示灯,它的特点是耗电甚微,但是指示效果没有发光二极管好,主要是光亮度弱白天观看不明显。

  元件取值:限流电阻R可以在1兆欧左右来选择,氖灯可以用试电笔中的氖管,也可以用日光灯启辉器中的氖灯(由于限流电阻的作用电流极微所以动触片不会受热变形)。
