UM3561音效发生器电路

来源 免费电路
浏览
发布时间 2013-10-23

说明:
该电路采用UM3561 IC产生四个不同的声音效果。

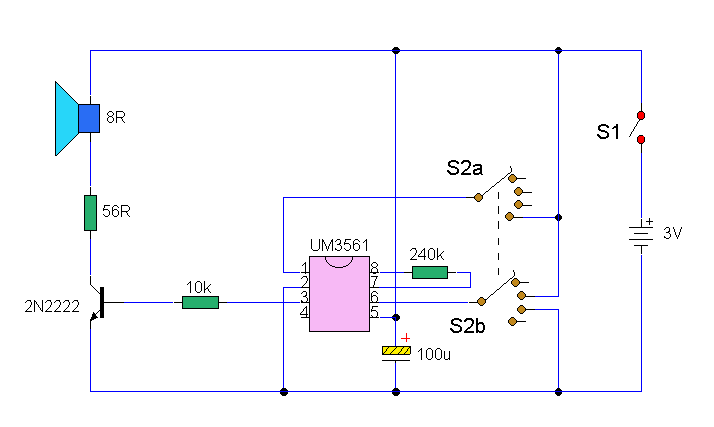

电路图

UM3561音效发生器电路

附注:
这里没有什么复杂的。IC产生的所有声音效果,由3脚输出由晶体管放大推动扬声器。用64欧姆的扬声器可以取代56欧姆的电阻和8欧姆扬声器。

2极4路开关控制声音效果。 位置2位置1(绘制)是一个警笛,一辆消防车的声音,3是的救护车和位置4是机枪效果。该IC已经停产。
