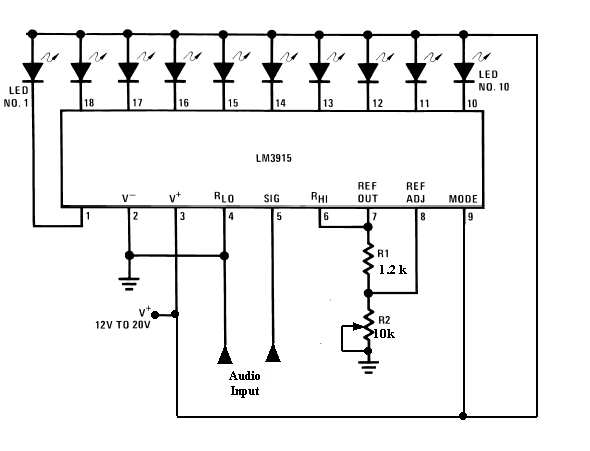

LM3915音频电平指示器电路

LM3915音频电平指示器电路

该电路只使用一个IC和极少数的外部元件。
这10个LED显示音频电平。
电源电压可以从12V到20V,但建议的电压为12V。
LM3915是单片集成电路,感官的模拟电压水平和驱动器提供了一个对数十个LED 3 dB /步模拟显示。
LED电流驱动器调节和可编程的,不再需要的电流的限流电阻。
该IC包含一个可调的电压基准和一个准确的十个步骤分压器。
高阻抗输入缓冲器的接收信号下到地面和高达1.5V之内的正电源。
输入缓冲器驱动10个单独的比较器参考精度分压器。
