并联模式12V500毫安太阳能充电控制器

来源 solorb
浏览
发布时间 2014-01-26

这个电路可替代并联模式太阳能/风能充电控制器,它是可充电电池的太阳能充电控制的最简单方法之一,使用大约十几个元器件。尽管很简单,该电路是比较有效的。不同的是要么全有要么全无的开关分流模式控制,当电池达到预设的电压时该电路将太阳能面板的电流从电池转移到负载电阻。

并联模式12V500毫安太阳能充电控制器

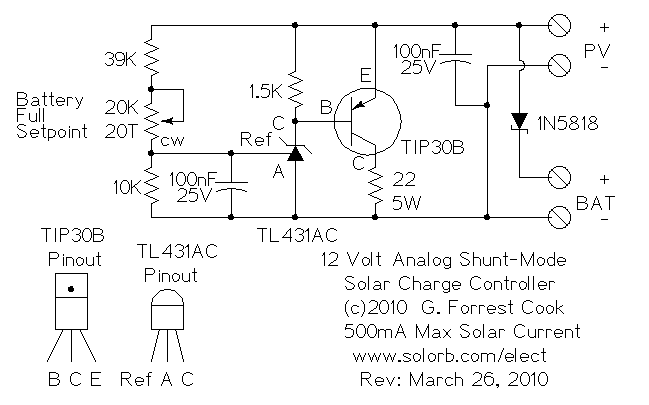

如图所示,该电路限制太阳能充电电流在500mA,所示的电路被设置为12V的电池充电。

规格

太阳能电池板开路电压:18V
太阳能电池板的短路电流:最大500mA
电池电压:12V(标称)
电池容量:0.1〜20AH

原理

太阳能电源从PV电池板通过1N5818肖特基二极管对电池进行充电。充电电池的电压升高时,TL431AC集成电路电压上升到调节点,TIP30B晶体管开始导通。该TIP30B连接22欧姆的负载电阻到光伏面板两端,将过剩的充电电流转移到负载,以保持恒定的电压。此时,太阳能电源被22欧姆的电阻和TIP30B晶体管消耗。

该1N5818二极管允许光伏充电电流在充电过程中流入到电池,但在夜间防止反向电流流进稳压电路。二极管是肖特基型具有较低的正向压降(大约0.4V),相比常规硅二极管,这提高了电路的效率。

校准

太阳能电池板连接到光伏输入PV端,可充电的12V电池连接到BAT电池端。电池应预先充满电。太阳能面板朝向太阳,仪表监测电池电压。调整20K电位器,直到TIP30B晶体管导通。12V铅酸电池通常大约为13.8V。

使用

将光伏电池板放在阳光下,电池会充电,直到达到浮充电压的设置。当电池达到浮充设定值时,充电控制电路将消耗所有的太阳能电量。太阳能电池输出达到500mA电流时TIP30B晶体管和负载电阻将产生高温,应适当加装散热片。
