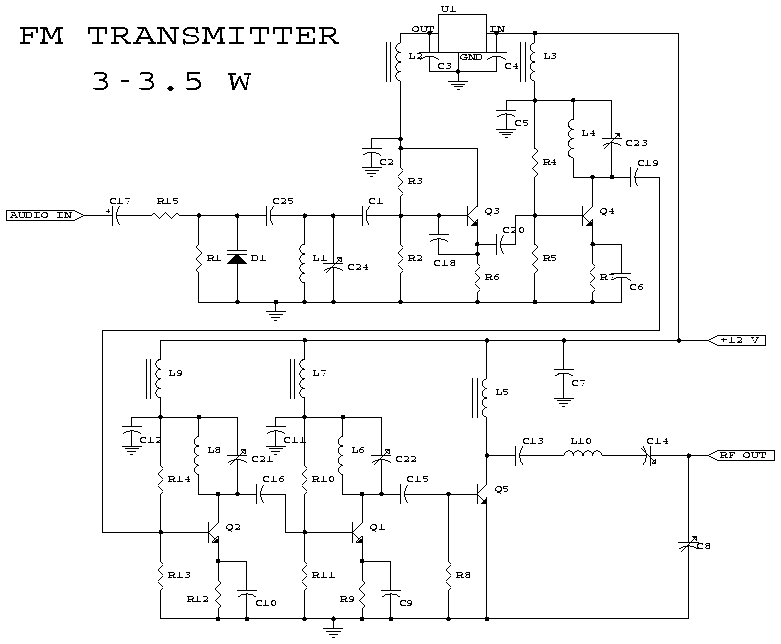

3瓦调频发射机

这个FM发射器的输出功率约3〜3.5 W，频率在90至110兆赫之间。虽然稳定性并没有那么糟糕，一个锁相环（PLL）设计可以用在这个电路。

该电路与BLY88调频功率放大器组合，可以获得20 W输出功率。它工作得很好，驻波比：1.05（很正常的在我家和我的天线）。

配件

R1，R4，R14，R15 10K 1/4W电阻
R2，R3 22K 1/4W电阻
R5，R13 3.9K 1/4W电阻
R6，R11 680欧姆1/4W电阻
R7 150欧姆1/4W电阻
R8，R12 100欧姆1/4W电阻
R9 68欧姆1/4W电阻
R10 6.8K 1/4W电阻
C1 4.7pF瓷片电容
C2，C3，C4，C5，C7，C11，C12 100nF的瓷片电容
C6，C9，C10 10nF的瓷片电容
C8，C14 60PF微调电容器
C13 82PF瓷片电容
C15 27pF的瓷片电容
C16 22PF瓷片电容
C17 25V 10uF的电解电容
C18 33pF的瓷片电容
C19 18PF瓷片电容
C20 12pF的瓷片电容
C21，C22，C23，C24 40PF微调电容器
C25 5pF的瓷片电容
L1 5 WDG，直径6mm时，1毫米CuAg，空间1毫米
L2，L3，L5，L7，L9 6孔飞磁宽频带高频扼流圈（5 WDG）
L4，L6，L8 1.5分散粒剂，直径6mm时，1毫米CuAg，空间1毫米
L10 8 WDG，直径5mm时，1毫米CuAg，空间1毫米
D1 BB405 BB102或等于（大部分为C = 2-20 pF的变容[大约]将尽）
Q1 2N3866
Q2，Q4 2N2219A
Q3 BF115
Q5 2N3553
U1 7810稳压器
MIC 驻极体麦克风

备注

1. 该电路已经过测试，在一个正常的射频测试电路板（带单面铜）。构建发射器的RF型外壳，使用良好的连接器和电缆，使不同阶段之间屏蔽。
2. Q1和Q5应用散热片冷却。
3. C24是用于频率调整。必须进行调整，以获得最大输出功率与最小驻波比和输入电流。
4. 在一些地区或国家的当地法律可能禁止此发射器的使用（功率超标）。
