upc1651制作的电视信号发射器

浏览
发布时间 2009-05-29

  upc1651是高频放大集成电路,在本电路中,upc1651对射频信号进行功率放大然后由天线发射到空中,可通过电视机在二三十米范围内无线接收,故该电路就像一个微型电视发射台一样。该发射器适合对早期影碟机、游戏机等电器输出的RF射频信号进行放大发射。

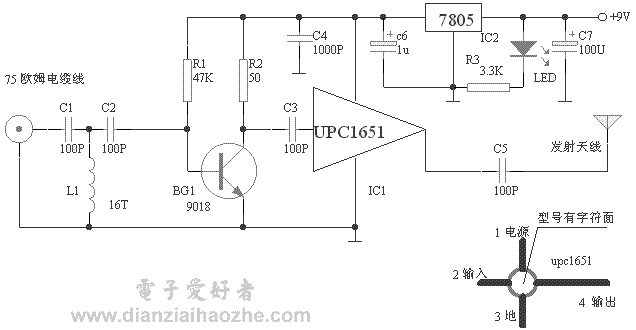

  射频信号经75欧姆同轴电缆送至由C1、 L1、C2 构成的高通滤波器,将低于45MHz的频率滤除,三极管9018构成一级前置放大器,放大后的射频信号由电容C3送至upc1651进行功率放大,其输出信号经天线向四周发射。为使电路稳定工作,采用7805三端稳压器构成稳压电源为upc1651提供5V的供电。

upc1651制作的电视信号发射器

  元件选择

  upc1651为高增益高频放大集成电路,9018为低噪声超高频三极管,C1,L1,C2构成截止 频率为47MHZ的高通滤波器.电容均选择高频瓷介电容器.电阻用普通碳膜电阻.IC2等元件 提供5V供电和电源指示.L1的制作是在直径3mm的圆柱上,用0.2mm的漆包线密绕16圈脱胎而成. 因本机工作在超高频段,在设计印制板与制作时,元件的配置和引线的长度都要符合高频设计的要求.

  发射天线可用普通鞭状天线,也可用高增益天线或定向天线,根据使用情况而定。需注意的是,天线的好坏是影响发射距离的关键,如果是对特定频率发射,采用对应的高增益天线甚至定向天线将大大提高发射距离。

  制作调试

  这个发射器电路需要放在一个屏蔽盒内,例如小铁盒或者报废的高频头盒。.由于发射器电路简单, 元件很少,可将元件直接焊在电路板上,并确保连线正确,焊接无误!整机工作电流在25MA左右. 9018的工作电流在5MA左右,可通过R1来调节.影碟机等家电的射频输出电缆应选75欧姆的同轴电缆线,长度尽量短,采用全屏蔽[包括接头部位],这样可以减少RF天线的干扰.只要元件质量 保证,发射器便可正常工作。
