实验型TDA7010单工调频对讲机电路

浏览
发布时间 2008-11-27

实验型对讲机电路,数百米范围通信测试。

IC1采用TDA7010T或TDA7050T,IC2采用LM386或BA5386,NJM386,IC3采用L7806,BG1选用9014;BG2选用D-40或9018。电容器除电解电容器及C11外均采用瓷片电容器,C11采用CBM-226D可变电容器,如用7/25pF微调电容器也能覆盖整个波段,但应将C10短接,电阻均用金属膜电阻。

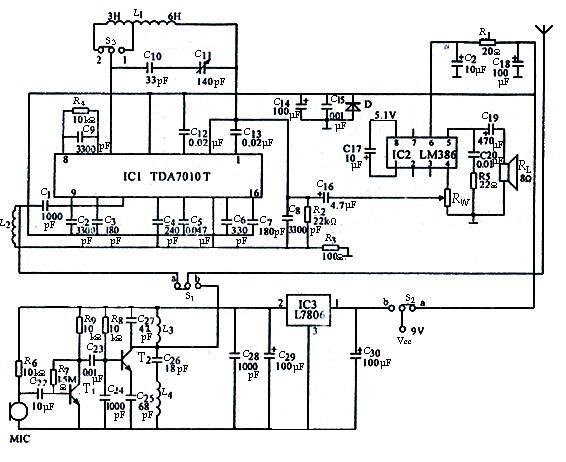

TDA7010单工调频对讲机
电路参考图
