  在一些偏辟的地区手机信号往往不是太好,给通话造成不便。本文介绍一种提升手机信号的方法,如果你正是处在手机信号不太好的区域,可以尝试一下这种方法,由于本人所在地信号很好,所以没有对该方法做实际操作,仅是理论推断。

自制高增益天线增强手机信号

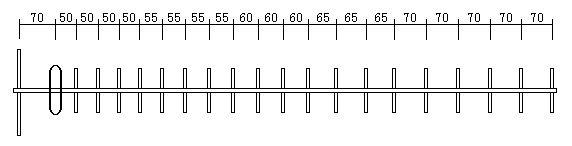

  上图是一副21单元高增益八木天线,它就是本文所述方法所用到的主要物件。制作中引向器和反射器均采用Φ10毫米铝管或铜管,折合振子用截面为10×3毫米的铝条制作,当然制作中也可因地制宜选取材料,如将单股铝(铜)电线去掉外绝缘层拧成多股线来代替铝管也是可以的,虽然截面小一些但效果不会差多少。

  各单元间的间隔距离按力中尺寸安装,反射器长度为200毫米,引向器长度为130毫米,折合振子长度为150毫米。取这个长度适用于800MHz频率的CDMA手机和900MHz频率的GSM手机,上限至970MHz以后增益急剧降低。下限至750MHz以下增益也急剧降低。

  引向器的数量可依实际情况选定,虽然理论上讲数量越多增益越高,但过多以后增益提高就不是那么明显,天线总长度反而增加不少。七个引向器时天线增益约10dB,如图所示约15dB。

  用法说明:

  首先弄清楚你家附近哪里手机信号最强,然后将天线架设在此位置(天线指向手机基站方向),用同轴电缆将信号引入室内,在室内电缆端接一个相同的折合振子作为信号感应源。最后将手机靠近室内的振合振子,检查一下效果,如果一切正常,手机信号应该有所增强。

  另外附带说另一种方法,这种方法数年前做过实际操作具有一定效果,不过业余条件下制作有一定难度。也就是制作一个抛物面天线(类似卫星接收天线),将馈源点信号引入室内使用,这里就不详述了,感兴趣的朋友或需要的朋友可以参考一下其他资料。这种方法虽有难度但效果较好,我还见过有人用这种方法将无线路由信号传输距离扩大了近十倍!当然,这需要你至少是一名电子爱好者,有一定的电子基础才行。
