常用绝缘导线的种类及选用

一般常用绝缘导线有以下几种：

1．橡皮绝缘导线 型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。

2．聚氯乙烯绝缘导线（塑料线） 型号：BLV—铝芯塑料线、BV—铜芯塑料线。

3．橡皮电缆 型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。

橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。用于屋内布线，工作电压一般不超过5OO伏，其常用型号和主要用途见表。

常用导线简表 ：

实物图：

标准产品型号表示法：

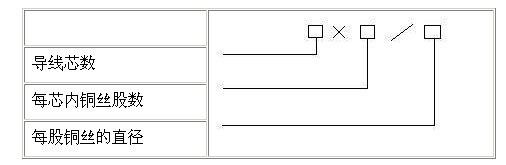

标准产品规格表示法：

导线粗细选择的原则：

⑴标称截面积相同，布线形式不同，安全载流量不同；

⑵工作电流相同，布线形式不同，应选择不同粗细的芯线；

⑶安全载流量与导线的标称截面积不成正比。实际应用中，第二种情况占多数。


说明：

（1）电功率近似计算：空调1K-3KW，电冰箱150W左右，洗衣机350W左右，日光灯功率因数作0.5。

（2）护套线直接“入墙”敷设严重违章的理由：1.安全载运量减少；2.“低规”不允许，3.容易发生触电事故。

（3）明线改为暗线，必须“穿管”敷设；一般家用电器电源线宜采用三芯软护套线；增粗进户线。原1 mm2 导线改为2.5mm2 。进户后，因导线太粗不利施工时，也可将总电路分成2～3个支路,允许每支路使用1 mm2 的导线，以利于施工和分路控制，但不允许集中单路传送大电流。

（4）注意接地线地的粗细与绝缘颜色之规定。
