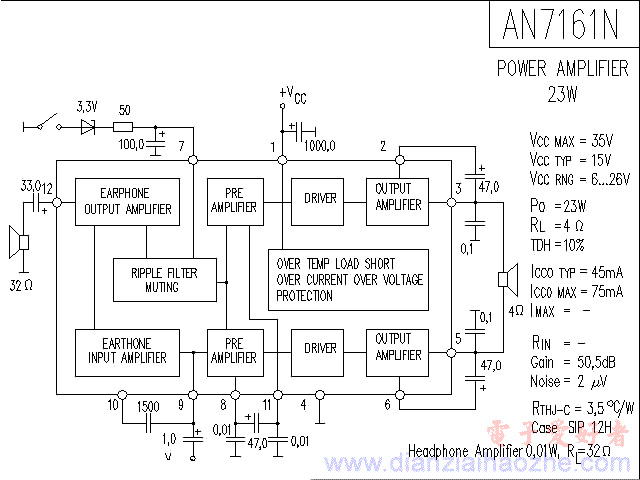

AN7161N BTL音频功率放大集成电路

AN7161N：单列12脚封装，工作于BTL方式的双声道音频功率放大集成电路；工作电压=6～26V;允许功耗=35.7W;电压增益=48.5～52.5dB;输出噪声=0.6～1mV;静态电流=45mA;电源电流=4A;工作温度=-30～75℃;谐波失真=0.15%～0.5%;耳机输出放大器输出功率=10mW;耳机放大增益=17.5～21.5dB;当VCC=15V,THD=10%,Rl=4Ω时,典型输出功率=23W。

N7161N引脚功能： 1 电源电压； 2 自举 2 ；　3 输出 2 ；　4 输出地 ；　5 输出 1；　6 自举 1； 　7 脉动滤波；　8 负反馈 1；　9 输入；　10 输入地； 11 负反馈 2；　12 耳机放大输出
