TDA1521搭配NE5532制作的功放电路

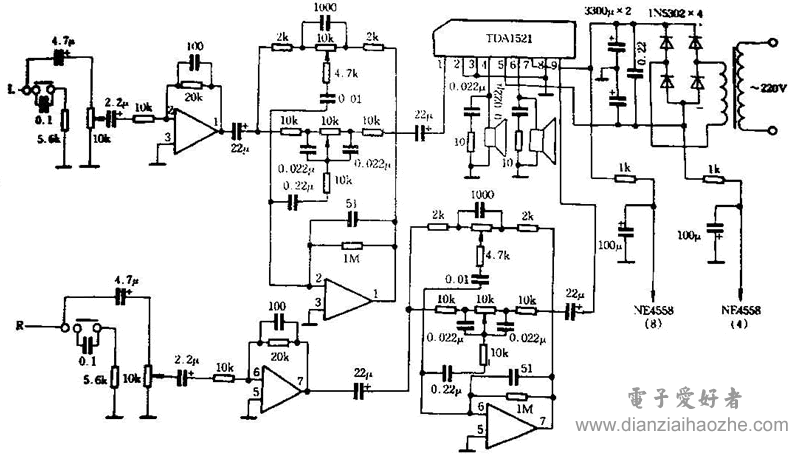

图１　TDA1521搭配NE5532制作的功放电路

　　TDA1521功放集成电路，内含过热、短路保护及扬声器消“噗”声电路。本电路将TDA1521功率放大电路与NE5532前置放大电路组合在一起，并经过适当的电路设计，组成一台高灵敏度的音频功率放大器，适合于小功率、便携式等音响设备的接续功率放大，如MP3等。

　　该电路采用的前置放大集成电路为NE5532运放，NE5532素有运放之皇的美誉，音色出众。音调调节部分选用NE4558运放。由于在音量开小时，高音衰减较大，所以，电路加入了LS功能，即使在小音量时，也能保证有均衡的高、低音输出。

　　该机电路性能指标如下：
　　（1） 当Uc=±24V时，PMPO可达2 X 250W；
　　（2） 频响：20Hz ~ 20000Hz,50Hz时，低音提升量最大，可达20dB；高音提升量为18dB；
　　（3） 失真度：≤0.1%；
　　（4） 信噪比：70dB。
