TDA2822功放电路图

浏览
发布时间 2008-05-21

  TDA2822是双声道音频功率放大集成电路,由于其价格低廉,外围电路简单,因此在收音机、小音箱以及小型音频设备中广泛应用。

  TDA2822适应的工作电压范围宽,最低可至1.8V,最大工作电压为15V,最小输入阻抗100kΩ,最小输出阻抗4Ω。当工作电压为6V,输出阻抗为4Ω时,输出功率为650mw×2。

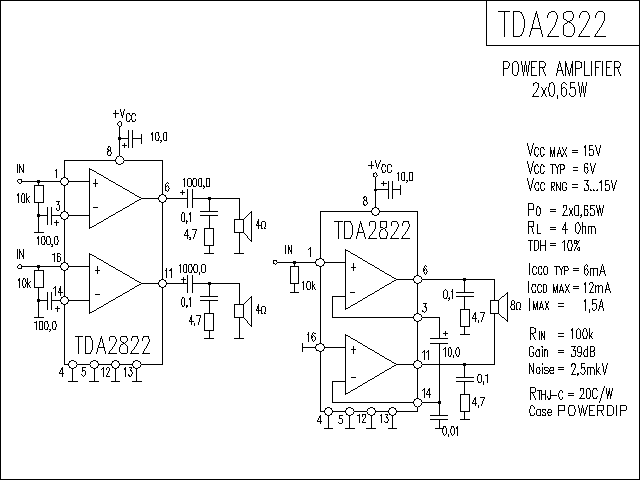

TDA2822功放电路图

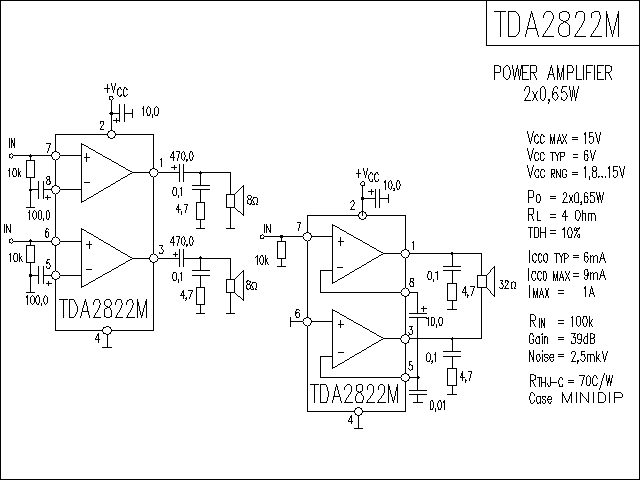

TDA2822M功放电路图

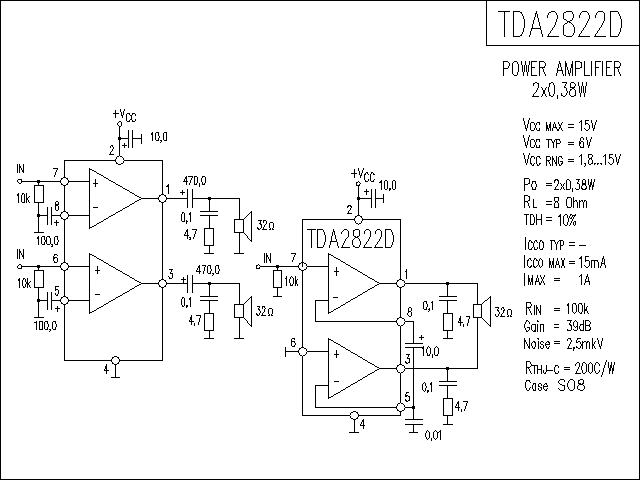

TDA2822D功放电路图
