电容式单相电机接线图

浏览
发布时间 2008-06-24

电容式单相电动机抽头调速法

如果将电抗器和电机结合在一起,在电动机定子铁芯上嵌入一个中间绕组(或称调速绕组),通过调速开关改变电动机气隙磁场的大小及椭圆度,可达到调速的目的。根据中间绕组与工作绕组和启动绕组的接线不同,常用的有T形接法和L形接法,如图所示。

电容式单相电机接线图

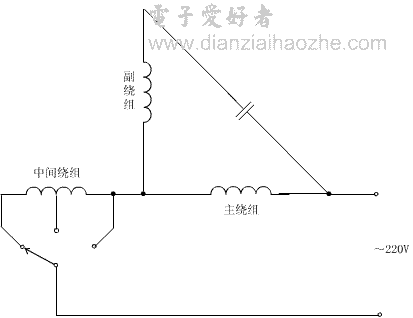

L 形接法

电容式单相电机接线图
T 形接法

抽头调速法与串电抗器调速比较,抽头法调速时用料省,耗电少,但是绕组嵌线和接线比较复杂。
