隔离变压器与普通变压器的区别及其作用

发布时间 2009-05-26

  隔离变压器与普通变压器的区别

  普通变压器的首要任务是改变电压,分为降压变压器和升压变压器,原副边线圈匝数不相等。隔离并不是它主要的任务,甚至有的变压器原副边并不隔离,比如自耦变压器就是典型。

  隔离变压器与普通变压器的区别及其作用隔离变压器的首要任务是将原副边绕组进行电绝缘隔离,因此对它的最基本要求是保证原副边绝缘性能。而变压并不是它的首要任务,多数的隔离变压器并不进行变压,即原副边绕组匝数相等。比如晶闸管直流调速系统中为了防止主电路高压侵入脉冲数控装置而使用的脉冲变压器也是典型。

  隔离变压器是特殊用途的专用设备.和普通变压器不同之处不单是次级不接地,而切处次级线包间还有隔离层!此隔离层与初级接地端相接.所以次级端不单于电网完全隔离,而且还隔离了静电场! 它的安全性在于因次级不接地.因而输出端于地不构成回路,当人体单端接触输出时不会触电.其次因有静电隔离,在次级工作中就避免了静电干扰和静电击穿发生!

  隔离变压器俗称安全变压器,它一般用于隔离市网电的杂质和维护设备等之用。隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源

  隔离变压器也不全是1:1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机,电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。如为了安全维修彩电常用1比1的离变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。

隔离变压器与普通变压器的区别及其作用

隔离变压器示意图

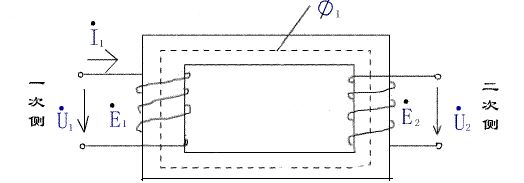

  隔离变压器示意图中,当一次侧绕组上加上电压Ú1时,流过电流Í1,在铁芯中就产生交变磁通Ø1,这些磁通称为主磁通,在它作用下,两侧绕组分别感应电势É1,É2,感应电势公式为:E=4.44fNØm。式中:E--感应电势有效值 f--频率 N--匝数 Øm--主磁通最大值。

  为什么要用隔离变压器?

  使用隔离变压器首先要先了解我国的供电系统,我国的供电系统在供给低压用户时,一般采取三相四线制,中性线接地,通俗点,就是到居民家的电线,一根是相线(火线),里另一根是零线,它是和大地同地位,当人体由于触及热底板时,就会使电流通过人体,和大地构成回路,造成触电危害,如果使用隔离变压器,就会安全些,因为初级和次级是通过磁场交换能量,没有物理上的硬连接,就算人体触及带电的物品,也会因为人体和大地同地位,而使带电部位的电位为低电位,不会引起触电危害。使用隔离变压器要注意两点。 1 ,变压器的次级两端都不能接地, 2 人体不能同时触及次级两端,否者,就有触电的危险。

  隔离变压器的作用

  隔离变压器通常是电压1:1的变压器,变压器不起变压作用,在电路中只有磁的联系,没有电的直接联系,起到隔离作用。隔离变压器的主要用途有:

1、抗干扰作用:如通过Y/△接线的隔离变压器后,能够阻止一部分谐波的传输;
2、阻抗变换作用:增加系统阻抗,使保护装置等容易配合;
3、稳定系统电压的作用:如启动大负荷设备时,减少对系统电压的影响;
4、防止系统接地的作用:当隔离变压器负荷侧发生单相接地时,不会造成整个系统(隔离变压器以上部分)单相接地;
5、降低短路电流:当负荷侧发生短路事故时,限制系统的短路电流;
6、其它一些作用。

  在工业现场如果有大功率感性负载运行,会导致电压电流的相位差变大,功率因数变低,甚至能把电站拖垮。解决方法有两个:一是如果感性负载功率不是太大,100KW以内,可以加一隔离变压器,经隔离变压器之后,电网的相位差没有变化;二是如果感性负载功率足够大,比如大型化工企业拥有众多的大功率压缩机,相位差会非常的大,此时只要在系统中并联一台中等规模同步电机即可解决问题。

  隔离变压器是在使用某些电器时为了人身安全而加设的。例如在维修彩色电视机时,因为有彩色电视机的电源部分和市电相连,若维修人员不注意碰到了这部分电路,就会引触电,危及人身安全。其次,在维修一些家用电器时,也应该接上隔离变压器。接入的方法是:首选把隔离变压器的一边接头接入电源插座,另一边接一个插座,在从隔离变压器接入的插座上就可以插接用维修的家用电器了。

  说明一点,1:1的隔离变压器它的初级和次级的圈数和线径的粗细都是相等的,并不分初级和次级,哪边的绕组接入市电都是一样的。须要注意的是,选用隔离变压器的原则是:隔离变压器的功率一定要大于所维修的家电电器的功率。
