全自动无触点交流稳压器(MC1413芯片)

　　无触点自动交流稳压器参数：
　　适应输入电源电压范围(Ui)：120-240V
　　输出电压范围(Uo)：220-240V
　　过压、欠压保护：输入电压低于120V或高于240V时，稳压器自保护无输出电压。

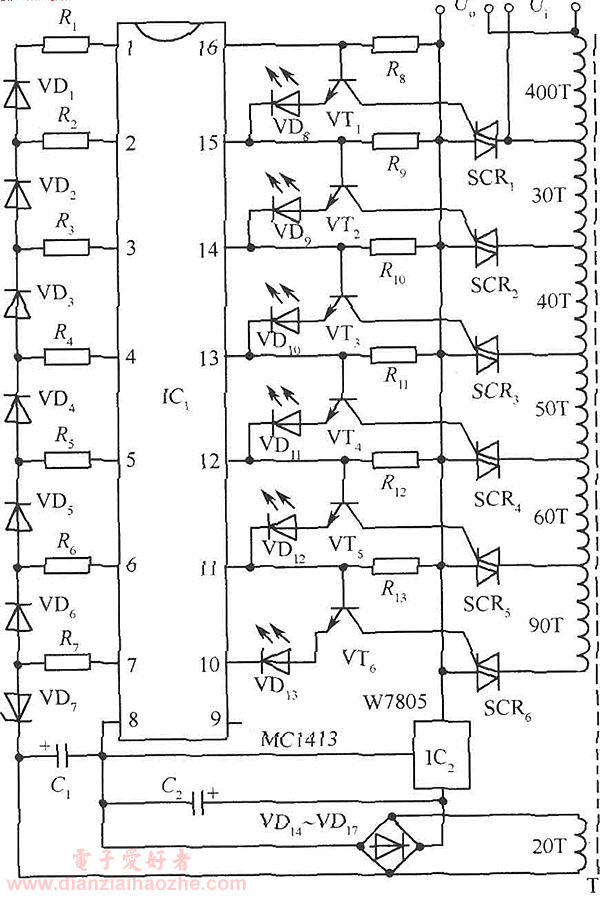

　　该自动稳压器电路如图所示。

　　电路中用到了一块MC1413集成电路，它是一个反相驱动器电路，内含达林顿管阵列，在本电路中用以驱动充当固态继电器的可控硅元件。MC1413内有7个达林顿管，参数互相接近：1～7脚为达林顿管的基极；8脚接地；9脚可用来接高电位放电；10～16脚为达林顿管的集电极，即输出驱动电平。

　　滤波电容C1不可选得太大，否则将使得稳压灵敏度降低；而Cl选得太小，输出电压Uo会强烈摆动，达不到稳压目的。本电路板应与外界电气绝缘，以免产生干扰而影响输出电压的稳定度。

　　电路所用元器件的选择：

　　三极管VTl～VT6：2SCl815；二极管VD1～VD6：1N4148；稳压二极管VD7：2.1V、0.5W；发光二极管 VD8～VD13：BT102或选用其他型号的红色发光二极管；整流二极管VD14～VD17：1N4002；可控硅VS1～VS6：MAC97A6；

　　集成块IC1：MC1413；IC2：M7805；电阻Rl～R13：2kΩ；电容C1：100μF25V；C2：470μF25V；变压器选用铁氧体磁心，如MXO-2K，E20型；漆包线线径Φ1mm；稳压器功率可达150VA。
