线路简单的电子捕鱼机

浏览
发布时间 2009-05-02

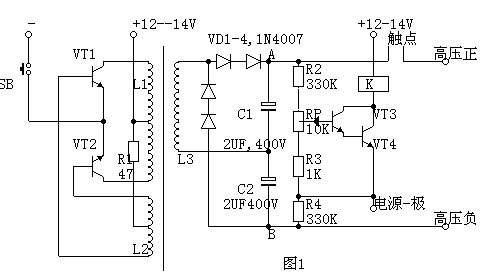

  本文讲到的电子捕鱼机采用线路简单的自激振荡模式,频率约2KHz,配合铁氧体磁芯变压器可提供100W~200W的功率输出,电鱼范围可达1米以上。工作电源采用容量10~30AH的12V(14V)蓄电池组,整机的工作电流约为8A。电子捕鱼机电路见图1:

电子捕鱼机电路

  电路工作原理简述

  当按下开关SB时,由大功率三极管VT1、VT2,功率电阻R1,以及变压器的L1、L2绕组构成的自激振荡电路起振,产生频率约2KHz的方波。经铁氧体磁芯变压器升压,在其绕组L3上输出约300V的交流电压,然后经四只1N4007二极管进行倍压整流(两只二极管串联是为防止反向击穿,单只1N4007最高反向耐压1000V),在C1,C2上可得到近千伏的直流高压(即AB两点)。

  C1、C2上的高压经R2,RP,R3,R4组成的分压电路,可使VT3,VT4饱和导通,继电器K通电吸合,其常开触点闭合,使电容上的高压瞬间释放到水中,将鱼击晕。C1、C2放电后,A,B两点电压急剧下降,使VT3,VT4迅速截止,继电器K断电释放,触点断开,A,B两点间的电压又马上被充至峰值,VT3,VT4再次饱和导通,继电器吸合将电容上的电能释放到水中。电路如此循环,实现高压储能电鱼效果。

  RP用来调节VT3,VT4两只三极管的饱和深度,从而控制继电器的吸放频率,改善电鱼效果。功率电阻R1可限制工作电流和输出功率,一般使用硅管可选47欧,用锗管可选100欧。

  元器件的选择

  三极管VT1、VT2分别采用3DD15大功率硅管三只并联(也可用其它NPN型大功率管),放大倍数尽量选大的而且尽量相同,不然会出现功率分配不均容易烧管。最好采用金属封装管,并安装足够大的散热片。VT3,VT4选用普通NPN型小功率三极管即可。

  变压器使用E17,E20铁氧体磁芯,绕组的每伏匝数按2匝计算,L1用直径1.5mm高强度漆包线绕24匝*2,L2用直径1mm漆包线绕10匝*2,L3用直径0.35mm漆包线绕600匝。K用9V继电器,触点电流应大于10A。SB选用开关电流大于10A的非自锁开关(松手即断电的那种按压开关,一是节省蓄电池电能,二是安全问题)。

  电路调试

  电子捕鱼机组装完毕,可用60W-100W灯泡接到高压输出端试机。按下开关SB,可听到变压器发出“叽叽”声,表明机器已起振(若不振可对调L2上的两个线头),可看到灯泡闪烁发光。调节RP使灯泡能发出较亮的闪光即可使用。夏季使用频率宜高些,冬季宜低些。

  调试和使用电子捕鱼机请注意安全!
