  红外线自动洗手器除了方便、节水,还能防止多人使用可能造成交叉感染等。下面是一款自动洗手器电路

红外线自动洗手器(芯片:LM567 NE555)



  电路原理简介:220V交流电路经变压器T降压,变为9V交流电,再由~桥式整流,C1滤波,三端稳压集成电路7806稳压,得到6V直流电供给控制电路工作。LED1为红色发光二极管,用作洗手器的电源指示。A1为红外接收电路SFH506-38,A2为锁相环音频译码器LM567,A2与R3、C6组成振荡器,R3、R6决定A2内部压控振荡器的中心频率,LM567的3脚为信号输入端,8脚为逻辑输出端,该输出是一个集电极开路的晶体管输出,最大灌电流为100mA,LM567的工作电压为4.75V~9V,工作频率可从零点几赫兹到500kHz,,静态工作电流为8mA。A3为NE555定时器,它与外围元件组成单稳态定时电路,其目的是在人手偶尔偏离了红外线的探测范围时,能保证洗手器的正常出水。

  LM567芯片5脚输出的振荡信号经三极管功率放大后,推动红外发射二极管VD向外发射红外线。没有人洗手时,红外接收电路A1接收不到VD向外发射的红外线,A2的3脚无信号输入,8脚为高电平,A3的3脚为低电平,三极管截止,继电器K断电处于释放状态,电磁阀Y不动作,洗手器无自来水放出。当人手放到洗手器下时,A1接收到人手反射的红外线并经A1放大后,输入到A2的3脚,由A3内部处理后使A3的8脚输出低电平,从而使A3的低触发端2脚变为低电位,导致A3的3脚输出高电平,三极管导通,继电器K吸合,使其常开触点闭合,接通电磁阀Y的220V交流电源,Y开始动作,使洗手器放出自来水,同时发光二极管LED2发出绿光,指示洗手器正工作于放水状态。洗手完毕,人手离开洗手器后,A3延时几秒钟后复位,使洗手器停止放水。

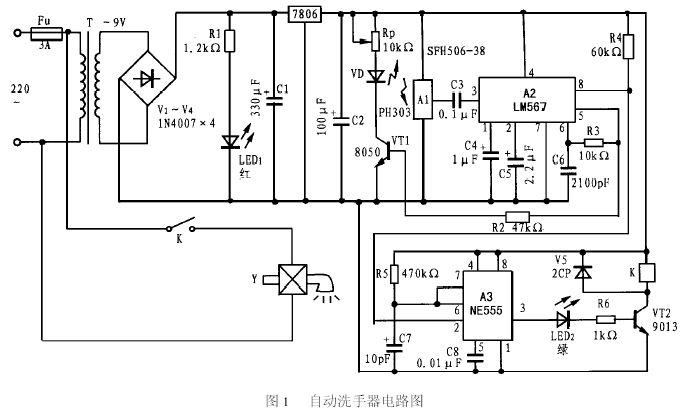

  图1中,变压器T采用220V/9V、5V小型交流变压器,VD为PH303红外发射二极管,为8050三极管,为9013三极管,K采用JRX-13F、6V小型直流继电器,Y采用市售的220V交流电磁阀,其余元件型号与数据见图1中所标参数。

  将洗手器电路装于一密封的塑料外壳内,VD与A1并排朝下放置,并要注意防止两者之间的相互干扰,再把电磁阀Y接到自来水龙头上,洗手器就能控制水龙头的自动放水。调节Rp的阻值,可以改变洗手器的红外感应距离。
