电子测温器，可用作温控电子开关

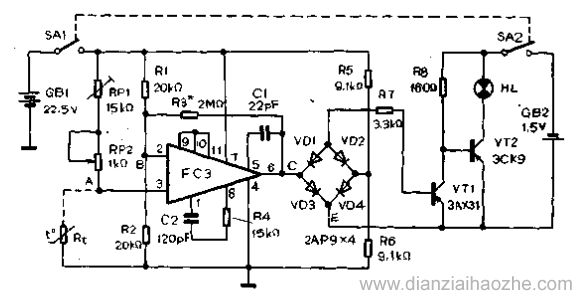

　　电子测温器电路如图，本电路稍加改动也可以用作温度控制的电子开关。电路由中增益运算放大器FC3、负温度系数的热敏电阻Rt、VD1~VD4二极管桥式整流和VT1、VT2开关电路等组成。

　　电路原理：当热敏电阻Rt的阻值随所测物体的温度发生变化，A、B两点就会有差值信号输出，此信号经FC3运算放大器放大，VD1~VD4二极管桥式整流后加到晶体管VT1的基极，当差值信号达到一定值时，晶体管VT1导通、VT2截止，小灯泡HL不亮；这时旋动电位器RP，使A、B两点间无差值信号输出，则晶体管VT1截止、VT2导通，小灯泡点亮。如果电位器RP旋转角度记以温度刻度，那么就可以在灯泡亮时，读出所测物体温度了。

　　Rt可采用RRC-3J22，20℃时阻值为10KΩ的热敏电阻，它作为感温器放在金属管内，用两根引线从金属管内引出。使用时，将感温器放在被测部位，旋动RP，指示灯最亮时，指针所指的温度刻度即为被测的温度。
