红外线传送语音信息

浏览
发布时间 2008-10-29

这个装置利用红外线来实现语音信息的无线传送,原理是在发射端用语音信号调制红外线,接收端再从被调制的红外线中解调出语音信息。在这里红外线就是语音信息的载体。

电路由发射和接收两部分组成。

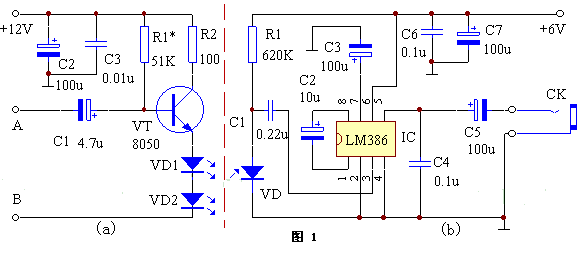

图1(a)为发射部分电路原理。语音信号由A点输入,经C1由三极管VT放大后推动红外发射管。由于发射管的发射强度与通过其电流成正比,所以VD1、VD2所发出的红外光,便受到音频信号的调制。为了防止失真,VD1、VD2要设一定的偏置电流,电流值由R1来调整。

图1(b)是接收部分电路原理。VD为红外线接收管。当被音频信号调制的红外光照射到VD时,在其两端产生一个与音频信号变化规律相同的电信号,经C1耦合至LM386进行放大。最后由CK插孔输出语音信号。

红外线音频传送电路

  电路的调试很简单。发射部分只需调节R1使VT的静态电流在30mA左右。接收部分只要安装无误,不需调试即可工作。

  本电路的设计灵敏度稍低,目的是增加抗干扰能力。经实测,其有效传送距离不小于3m。如若对传送距离不满意,可自行设计制作相关电路部分,这对于电子爱好者来说不是难事。比如说给接收部分加前置放大,给红外线发射、接收管增加聚光罩,再者对发射部分增加功率输出等,这也正体现了电子制作的乐趣所在。
