土壤含水量检测电路(盆花缺水提醒装置)

盛夏时节天气很热,种植的盆栽花土壤极易干燥缺水,如果忘记了浇水一两天之后就会枯死。如果有一种土壤缺水提醒装置会很不错哦。本文电路正是遵循这一思路而制作。

如图所示,这是一个由555时基集成电路和一些分立元件组成的测量土壤含水量的电路,其中由N沟道结型场效应管3DJ6E构成高阻输入检测电路,配合插入土壤的电极进行含水量检测。

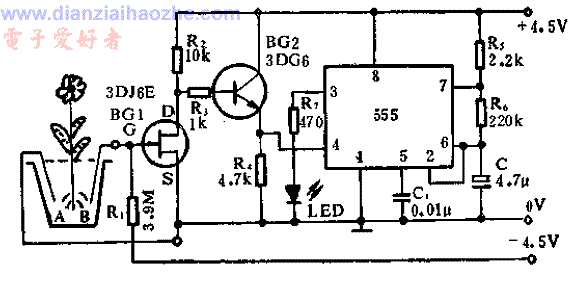

花盆缺水提醒装置的电路图

当花盆缺水时,土壤的电阻率便增加,这时A、B两根电极间电阻很大,场效应管3DJ6E的栅极接近负电源电压,所以截止。但晶体三极管BG2的基极通过电阻R2、R3获得偏流而导通,发射极电位上升,使555工作。

555是接成一个超低频多谐振荡器(1Hz),当其工作时,发光二极管随着振荡频率一闪一闪发光,提示花盆该浇水了。

土壤不缺水时,土壤电阻率很小,A、B间相当于一个小电阻,于是BG1的栅极近乎接“地”,栅压接近0V,漏源两极之间导通。BG1导通时,其漏极电位下降,从而使BG2截止,其发射极电位也下降至“地”电位。555停止工作,发光二极管不发光。

整个电路耗电很小,约1mA左右,用干电池即可长期工作。如果需要更丰富的提醒效果,可以将555集成电路3脚的输出信号取出,控制其它的提醒器,这需要自己去参考相关电路资料。
