逆变、充电两用100W逆变器

浏览
发布时间 2009-07-01

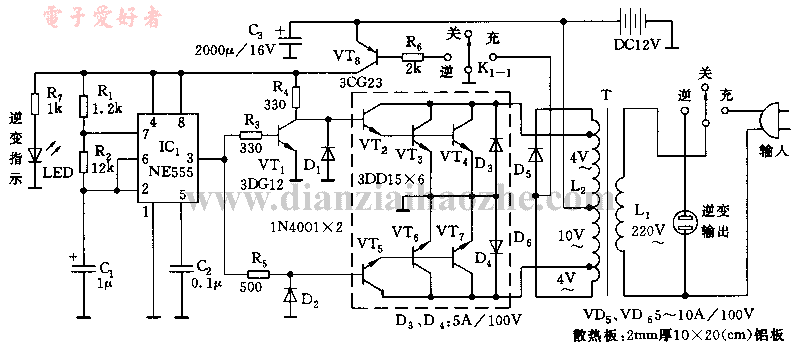

  该逆变器电路由工频振荡器、推挽放大电路、变压器升压电路等组成,既是逆变器,也可当充电器使用。整机电路如下图所示:

逆变、充电两用100W逆变器

  电路结构较为简单。工频振荡信号源由一块555时基电路构成,其3脚输出的方波用来驱动推挽放大电路。推挽放大由两组6只3DD15低频大功率三极管构成,最终驱动变压器完成逆变升压。

  555和R1。R2、C1等组成的50Hz无稳态多谐振荡器,振荡频率f=1.44/(R1+2R2)C1。当开关K1打至逆变位置时,VT8饱和导通,将蓄电池直流电压加至555和VT1电路,则555开始振荡。555输出的振荡方波一路加至VT5、VT6、VT7,一路经VT1倒相后推动VT2、VT3、VT4,在变压器L1侧合成为对称的方波,并被升压。

  当开关K1打至充电位置时,市电接通,经变压器降压整流后对蓄电池充电。
