控制开锁时间的防盗报警器

浏览
发布时间 2009-06-14

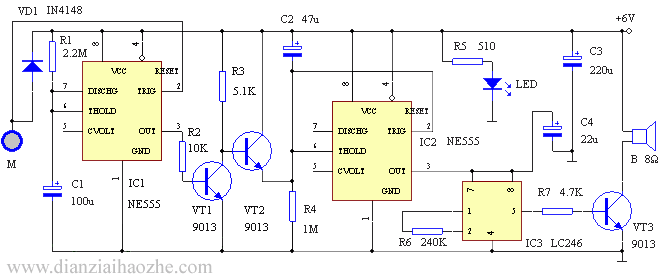

  该防盗报警器的触发机制是以开锁时间为依据,本电路设计为30秒。通常使用钥匙正常开锁时间不会大于30秒,若有人非法开锁则开锁时间往往大于30秒。报警器电路主要由两片NE555时基集成电路和报警音响电路组成,如下图所示:

控制开锁时间的防盗报警器

  工作原理:时基电路IC1与R1、C1组成暂态时间T=4min左右的单稳态触发器,平时IC1处于稳态,其③脚输出低电平,VT1截止,VT2导通,电容C2被 VT2短接不能充电,时基电路IC2的阈值端⑥脚为高电平,③脚输出低电平,报警声集成电路IC3无供电不工作,扬声器B无声。

  M是触摸电极片,与金属门锁相连。当有人开锁时,人体感应的杂波的负半周加至IC1的触发端②脚,使IC1进入暂态,③脚输出高电平,此时三极管VT1导通,VT2截止,电源可通过R4对C2充电,随着充电时间的延长,IC2的②脚电位不断下降,约经30s,IC2翻转,其③脚输出高电平,使IC3得电工作报警。

  如果开门时间在30s以内,则IC2的③脚为低电平,电路不会报警。报警声响持续时间由IC1的暂态时间T1决定,T1=1.1R1×C1=4min,4min后,IC1的③脚输出低电平,VT1截止,VT2导通,IC3失电,报警声停止。如果再次触碰门锁超过 30s,电路又能重新报警。

标签: 报警器, 开锁, NE555
