555定时器构成光施密特触发器

浏览
发布时间 2009-03-28

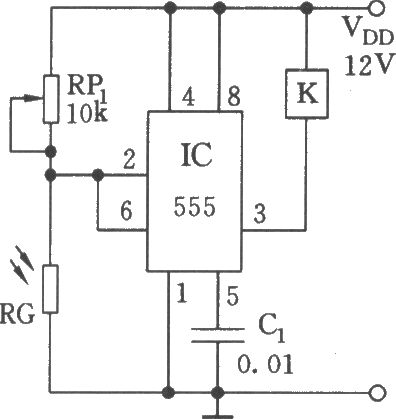

光施密特触发器电路共五个元件组成,以555定时器为核心元件。光敏电阻RG的阻值会随着光照强度的变化而变化,利用555内部的两个比较器的复位和置位特性,便可组成施密特触发器。

当光线强时,光敏电阻RG呈低阻,555定时器2脚呈低电平(<1/3 VDD触发电平),555置位,继电器K不动作;当光线弱时,光敏电阻RG呈高阻,555定时器6脚电平高于2/3 VDD阈值电平,555复位,继电器K吸合。

继电器K用于控制后级电路。

光施密特触发器
