利用555控制端的压控式振荡器

　　本电路是利用555控制端（Vc）5脚的电压高低，改变其振荡频率和占空比的压控式多谐振荡器。

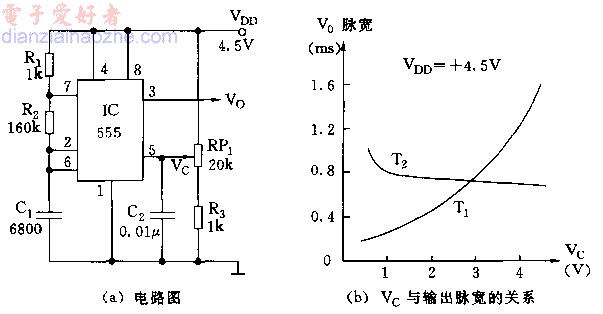

　　555和R1、R2、C1等组成无稳态多谐振荡器。其控制端通过RP1可改变其控制电压的高低，对芯片内比较器A1的反相端电压进行控制，调节比较器的比较基准电压值，进而改变了RS触发器的翻转电平及充放电回路的时间常数。

　　由图(b)所示的输出脉宽与控制电压Vc的关系曲线可见，Vc的变化对C1充电时形成的正脉冲宽度的影响圈套，而对C1放电时形成的负脉冲宽度影响很小。Vc在0.5~4.5V内变化时，正脉冲宽度T1的变化较小，而负脉冲宽度T2呈准线性增长。利用对振荡脉冲形成的压控特性，可实现在保持T1基础不变情况下的振荡频率及占空比的压控调节，或实现脉冲宽度、脉位及电压/脉宽的转换。
