光敏电阻知识介绍

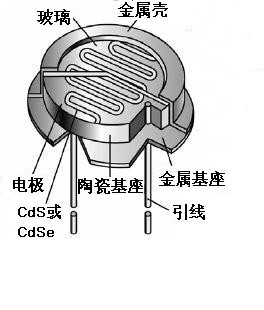

光敏电阻结构

光敏电阻知识介绍

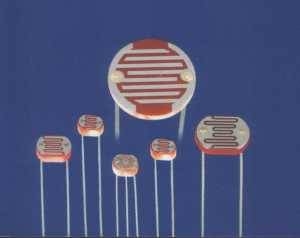

光敏电阻外观

光敏电阻器以硫化隔制成,所以简称为CDS,通常使用热压结晶体之光电传导零件,其特性有:
1.光传导零件之特性:
CDS之相对灵敏度与照射光线之灵敏度有关,波长从5500至6500A(1A=1.10-8cm)之间有最大的灵敏度。
2.照度特性:
在同样之电压下,照度愈强,光电流愈大,亦即是电阻愈小,适当的添加杂质,便能使照度在小1~1000 lux范围内保持与光电时间的直线关系。
3.时间响应特性:
光照射到度件,光电流达到正常值之63%的时间,称为"上升时间",反之一,将光遮断,而光电流减少为原来的63%之时间,则叫做"衰弱时间"。一般其值为10毫秒至数秒,若置于黑暗的时间较短而有照度愈强,向应时间就有愈短之倾向,此外,负载电阻增大,则上升时间就变短而衰弱时间就变长。
4.温度特性:
CDS之禁带宽度高达2.4eV(eV为电子伏特),故可以在-20°C~70°C 之范围内工作,当温度上升,光灵敏度减少,在低照度时特别显著。 .

光敏电阻知识介绍
    光敏电阻符号

光敏电阻知识介绍

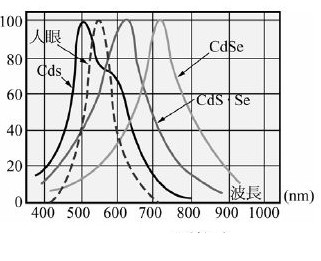

光敏电阻光谱图


 光敏电阻知识介绍

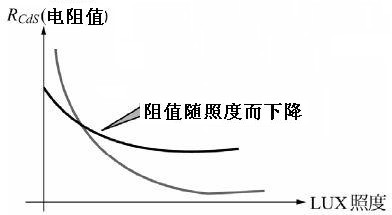

光敏电阻特性曲线
