CD4093数字集成电路介绍

浏览
发布时间 2009-03-26

  CD4093是CD系列数字集成电路中的一个型号,采用CMOS工艺制造。CD4093内部有四个施密特触发器,每个触发器有一个2输入与非门。当正极性或负极性信号输入时,触发器在不同的点翻转。正极性(VP)和负极性(VN)电压的不同之处由迟滞电压(VH)确定。

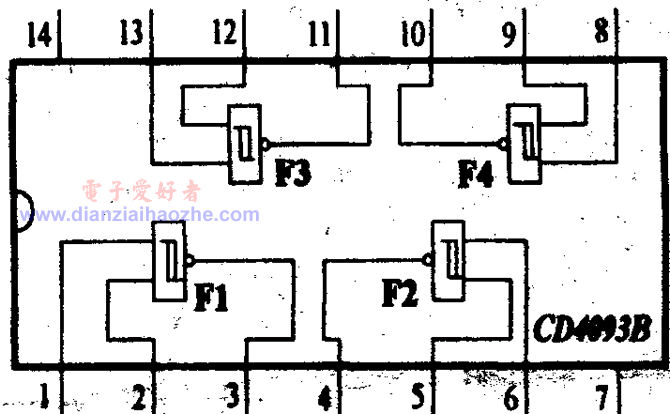

CD4093引脚图

  在输出电流<1mA时,一般在5~15VDC电源时,输出电压接近电源电压; 若输出电流增大时,输出电压会降低,特别是电源电压较低时影响更大。

CD4093应用范围:
波形和脉冲整形
单稳态多频振荡器
高环境噪声系统
非稳态多谐振荡器

  74系列数字集成电路中的74l132可以代换CD4093。

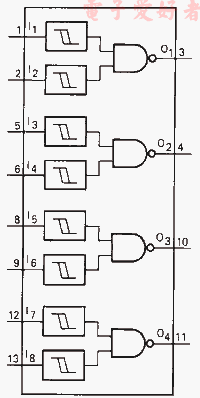

  CD4093芯片内部结构框图:

  CD4093功能框图
