场扫描集成电路TA8427K参数
发布时间 2009-03-04
TA8427K集成电路用于场扫描输出电路,单列7脚封装,输出电流<2.2Ap-p,最大输出电流=2.2Ap-p,最大功耗=15W,工作温度=-20~85℃。

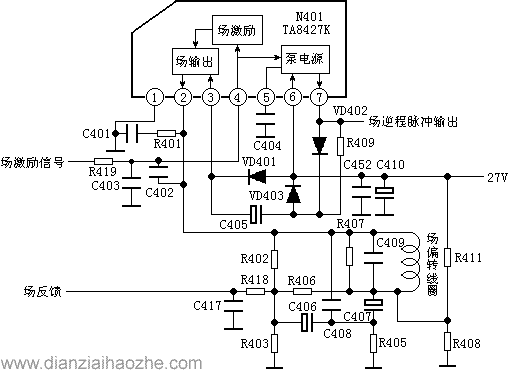

TA8427K应用电路
在TCL 2501彩电上测得的TA8427K参数
序号
|
符号
|
功能
|
直流电压(V)
|
序号
|
符号
|
功能
|
直流电压(V)
|
1
|
GND
|
地
|
0
|
5
|
Phase.C
|
相位补偿
|
0.6
|
2
|
V.OUT
|
场扫描输出
|
14.8
|
6
|
Vcc
|
电源端
|
27.0
|
3
|
V.OUT supply
|
场扫描输出级电源
|
27.8
|
7
|
Pump-up out
|
泵电源输出端
|
1.9
|
4
|
Input
|
场频锯齿波输入
|
1.0
|
|
|
|
|

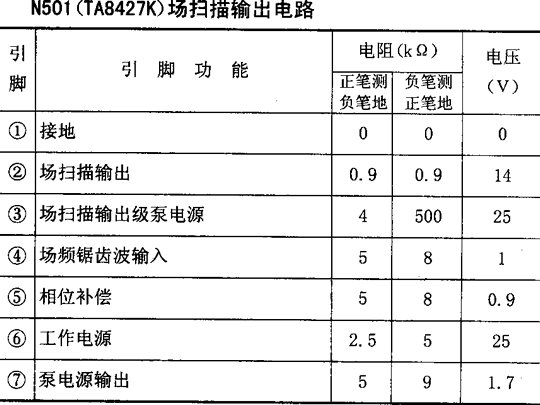

在康佳T2989X彩电上测得的TA8427K参数
