可设定上下限的温度监测电路

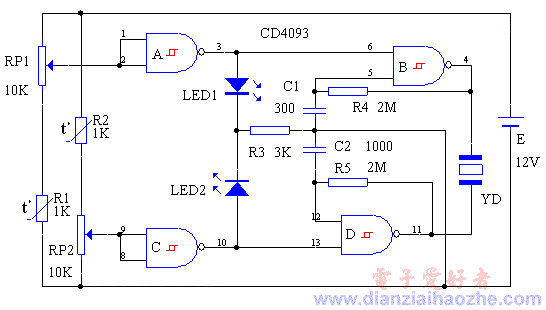

　　该上下限温度监测电路以数字电路CD4093为主要元件，配合两只热敏电阻（温度传感器）可监测一定范围内的温度变化，并发出声光提醒。电路原理图如下：

　　电路工作原理简述

　　电路由两部分组成，由CD4093内的两个施密特触发器A、B及电阻R4、电容C1组成上限报警电路。而以由CD4093内的施密特触发器C、D及电阻R5、电容C2构成下限报警电路。

　　平时电位器RP1和RP2分别设置上限和下限两个温度监测点，使A和C输入端都为高电平，输出都为低电平而使振荡器都停振。当温度升高，热敏电阻R1阻值减小到一定值时，使A输出高电平，B起振，压电陶瓷片YD发出高音调的蜂鸣声。同时，发光二极管LED1亮，提示温度过高。当温度降低，热敏电阻R2阻值增大到一定值时，使C输出高电平，D起振，压电片YD发出低音调的蜂鸣声。发光二极管LED2亮，提示温度过低。

　　由于CD4093是数字集成电路（CMOS工艺），静态功耗极小，电流仅在微安级，故本电路静态工作时的电源消耗主要在电位器RP1、RP2和热敏电阻R1、R2上。实际应用中可以选择高阻值的热敏电阻或温度传感器（RP1和RP2的值也应做适当调整），则电路的静态功耗将显著下降，有利于电池供电时的长期工作。

　　另外，本电路如果更换不同的传感器探头，还可用做其他的要求有上下限监测功能的应用。例如将传感器换成湿敏电阻可以监测一定范围的湿度变化，将传感器换成光敏电阻则可以监测一定范围内的光照度变化等。
