用两个单向晶闸管实现的交流调压电路

发布时间 2008-10-16

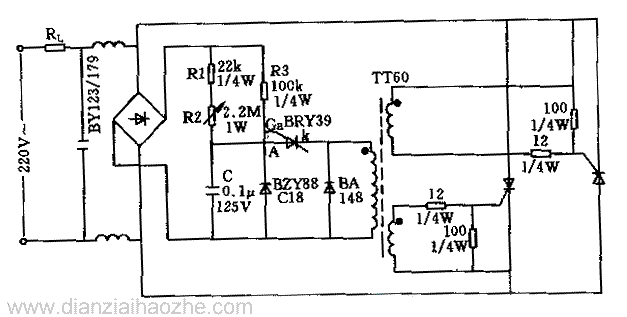

该电路采用两个单向晶闸管反并联实现对负载RL的交流调压。触发电路中交流电压经整流桥和R3后加至硅可控开关BRY39的阳极Ga,稳压管的作用是限制Ga对阴极的电压不超过18V。当C上充电电压超过此值时BRY39即导通,电容C通过变压器初级绕组放电,形成晶闸管触发脉冲。

用两个单向晶闸管实现的交流调压电路

变压器绕组数据:
初级绕组匝数:n=39匝,0.4mm铜漆包线
初级绕组匝数:2×n=13匝,0.6mm铜漆包线
绕组间以及绕组与铁芯间绝缘电压:5kV
